Корпусные изделия для РЭА

Корпуса изготовлены из ударопрочного ABS пластика черного цвета.

• Габаритные размеры - 105х125х60 мм.
• Материал - ударопрочный пластик AБC - 2020,
• ТУ 6-05-1587-79
• Цвет - черный
• Степень защиты - IP 54

Корпус состоит из двух частей. К стене или щиту крепится основание корпуса (тремя винтами или саморезами). Отверстия для крепежа на стену и фиксации крышки находятся вне герметизированной области. Герметизация обеспечивается соединением типа "выступ - паз" на крышке и основании корпуса. Крышка корпуса крепится к основанию четырьмя винтами М3. Утопленная область в крышке предназначена для передней панели (наклейки) прибора. Остальная область крышки текстурирована, что позволяет избежать царапин и поддерживает внешнюю отделку в хорошем состоянии.

Для подключения кабелей рекомендуемые кабельные вводы - MGB12.

Рекомендуемый размер печатных плат, устанавливаемых:

• в основание корпуса - 85х85 мм.
• в крышку корпуса - 85х85 мм.

• основание корпуса;
• крышка корпуса;

Степень защиты – IP 54.

• Габаритные размеры 96х48х100 мм.
• Материал - ударопрочный пластик AБC - 2020,
• ТУ 6-05-1587-79
• Цвет - черный
• Рекомендуемый размер выреза в щите - 42х91
• Степень защиты - IP 20

Рекомендуемый размер печатных плат, устанавливаемых:

• в базовую часть-84х84 мм.
• на переднюю панель: 35х85 мм.

• корпус;
• передняя панель (глухая или с прорезями);
• комплект крепежных деталей

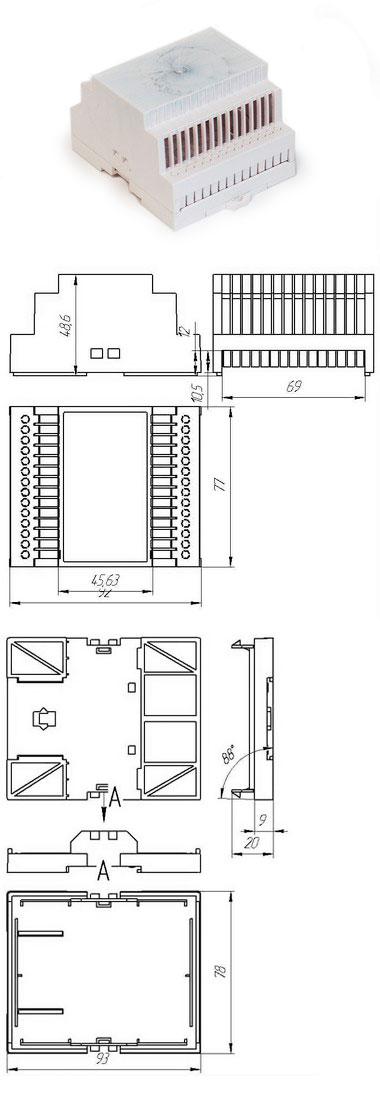

• Габаритные размеры 97х78х60 мм.
• Цвет - серый
• степень защиты IP-20
• Материал - ударопрочный пластик AБC - 2020

• основание корпуса
• крышка корпуса
