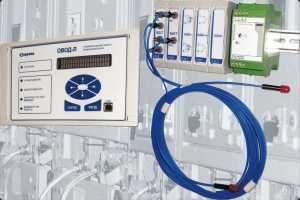

Устройство дуговой защиты ОВОД-Л
Область применения
Ячейки КРУ (КРУН) электрических подстанций 0,4-35 кВ.
Назначение
Устройство предназначено для защиты шкафов комплектных распредустройств
электрических подстанций 0,4-35кВ при возникновении в них коротких замыканий,
сопровождаемых открытой электрической дугой.
Устройство с помощью ВОД радиального типа фиксирует в инфракрасном диапазоне
световую вспышку от электрической дуги и формирует сигнал (или сигналы)
отключения питающего напряжения от распредустройства и сигналы запрета АПВ или
АВР (если необходимо).
Областью применения устройства являются электрические подстанции
энергетических компаний, объектов энергоснабжения газовой и нефтяной
промышленности, промышленных предприятий, метрополитена, тяговых подстанций
электрифицированных железных дорог.
Конструкция
Устройство составляется из отдельных модулей, которые крепятся на DIN-рейке.
Блоки устройства располагаются в релейных отсеках ячеек распредустройства
группами или поодиночке, а блок управления БУП устанавливается на дверцу
релейного отсека любой ячейки. Группы блоков (или одиночные блоки), размещенные
в соседних ячейках соединяются электрическим кабелем, через который проходят
сигналы цифровой последовательной связи и напряжение питания блоков устройства.
На крайние блоки устанавливаются терминирующие резисторы, которые входят в
комплект поставки.
Конструкция устройства обеспечивает возможность оснащать КРУ устройствами
защиты непосредственно на заводе-производителе КРУ.
Состав:
- блок управления (БУП);
- блок детектирования света и тестирования (БДСТ);
- блок дискретных входов (БДВх);
- блок дискретных выходов (БДВых);
- блок выпрямления и контроля напряжения (БВКН);
- блок питания (БП);
- волоконно-оптический датчик (ВОД).
Устройство имеет основные технические характеристики аналогичные УДЗ
«ОВОД-МД», отличаясь при этом своими эксплуатационными возможностями.
Особенности
- блочная структура построения, при которой отказ любого из
блоков не влияет на работоспособность других;
- возможность подключения до 126 основных блоков УДЗ (БДСТ,
БДВх, БДВых) на одну шину данных без повторителей;
- установка УДЗ на DIN-рейку;
- возможность простого наращивания числа блоков при расширении
секции без изменения конструкции УДЗ;
- высокая помехозащищенность за счет применения промышленной
шины данных CAN;
- передача журнала событий на ПК пользователя через встроенный
порт USB;
- уменьшение длины ВОД, соединительных кабелей от
исполнительных органов (МТЗ, ЗМН) и соединительных кабелей к
приводам выключателей.
Технические характеристики
Время срабатывания
|
Время срабатывания без подтверждения током
КЗ, мс
|
9
|
Выходные дискретные сигналы управления
|
Тип выхода
|
«сухой» контакт реле
|
|
Коммутируемое напряжение постоянного и
переменного тока, не более, В
|
264
|
|
Коммутируемый постоянный ток
замыкания/размыкания при активно-индуктивной
нагрузке с постоянной времени L/R=40 мс, не
более, А
|
5/0,2
|
|
Коммутируемый переменный ток
замыкания/размыкания при активно-индуктивной
нагрузке с постоянной времени L/R=40 мс, не
более, А
|
5/5
|
|
Длительность сигнала отключения, не менее, мс
|
300
|
Выходные дискретные сигналы сигнализации
|
Тип выхода
|
«сухой» контакт реле
|
|
Количество сигналов
|
3
|
|
Коммутируемое напряжение постоянного или
переменного тока, не более, В
|
264
|
|
Коммутируемый постоянный ток, не более, А
|
0,2
|
|
Коммутируемый переменный ток, не более, А
|
1
|
Входные дискретные сигналы
|
Тип входа
|
оптронная развязка
|
|
Входной ток, не более, мА
|
10
|
|
Напряжение надежного срабатывания, В
|
120 … 264
|
Конструктивное исполнение
|
Модули
|
БУП
|
БДСТ, БДВых, БДВх, БВКН
|
|
Степень защиты
|
IP 54
|
|
Масса, не более, кг
|
0,5
|
0,13
|
|
Габаритные размеры, не более, мм
|
125×213×58
|
115×105×23
|
Электропитание
|
Напряжение питания оперативного тока
постоянное, В
|
104 … 350
|
|
Пульсации, не более, %
|
12
|
|
Напряжение питания оперативного тока
переменное, В
|
85 … 264
|
|
Мощность потребления БУП, не более, Вт
|
0,75
|
|
Мощность потребления БДСТ, БДВых, БДВх, не
более, Вт
|
2
|
Климатические условия эксплуатации
|
Диапазон рабочих температур, °C
|
−40 … +65
|
|
Допустимая влажность при +30°C, %
|
98
|
|
Атмосферное давление, мм рт. ст.
|
450 … 800
|
|
