БРГ-21 Блок гальванической развязки / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БРГ-21

Тип:
Блок гальванической развязки

ТУ:


Краткое тех. описание:
Предназначен для гальванического разъединения цепей разных сигналов, а также для автономного и для системного использования в АСУ ТП в отраслях легкой и тяжелой промышленностях

Цена БРГ-21:
Уточняйте по телефону или через обратную связь.

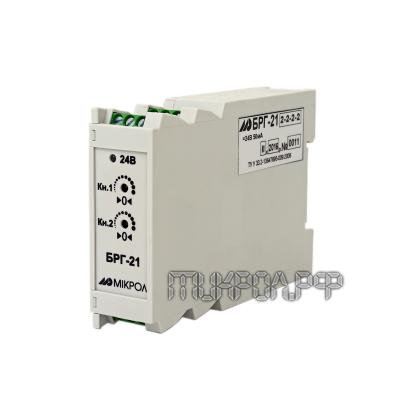

Блок гальванической развязки БРГ-21

Блок гальванической развязки БРГ-21 предназначен для гальванического разъединения цепей разных сигналов, а также для автономного и для системного использования в АСУ ТП в отраслях легкой и тяжелой промышленностях.

Сфера использования

Блок БРГ-21 применяется для:

  • контроля электросетей и установки;
  • автоматизации и телемеханизации объектов электроэнергетики;
  • приема аналоговых сигналов от датчиков.
Технические характеристики БРГ-21

Название параметра

Единицы измерения

Значение

Количество аналоговых входов

шт.

2

Диапазоны входных сигналов:

мА

мА

мА

В

0-5 (Rвх= 200 Ом)

0-20 (Rвх=50 Ом)

4-20 (Rвх=50 Ом)

0-10 (Rвх=20 кОм)

Количество аналоговых выходов

шт.

2

Диапазоны изменения выходных сигналов

В

0-5, 0-10

Электрическая прочность изоляции

В

500

Напряжение питания

В

от 18 до 36

Ток потребления

мА

50

Корпус

Размер

мм

75 х 26 х 115

Масса преобразователя

кг

0,13

Температура внешней среды

ºС

от -40 до +70

Условные обозначения при заказе:

А – код первого входного сигнала:

  • 1 – 0–5 мА;
  • 2 – 0-20 мА;
  • 3 – 4–20 мА;
  • 4 – 0-10 В.

В – код второго входного сигнала:

  • 1 – 0-5 мА;
  • 2 - 0-20 мА;
  • 3 – 4-20 мА;
  • 4 – 0-10 В.

С – код первого выходного сигнала:

  • 1 – 0-5 В;
  • 2 – 0-10 В.

D – код второго выходного сигнала:

  • 1 – 0-5 В;
  • 2 – 0-10 В.
