КП-485


Сделать заказ >>>

 Поиск в каталоге:

КП-485 Кабель программирования / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КП-485

Тип:
Кабель программирования

ТУ:


Краткое тех. описание:
Предназначен для обеспечения связи между интерфейсом RS-485 и USB-портом

Цена КП-485:
Уточняйте по телефону или через обратную связь.

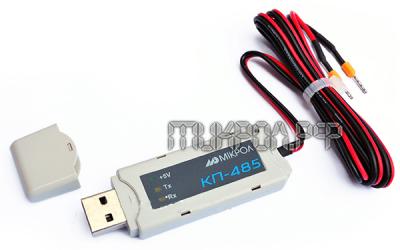

Кабель программирования КП-485

Описание:

Кабель программирования КП-485 предназначен для обеспечения связи между интерфейсом RS-485 и USB-портом. Это необходимо для что бы установить программное обеспечение в контроллеры, регуляторы, индикаторы и другими микропроцессорные приборы. Осуществляется это просто соединения в интерфейс RS-485 на приборе, а другую разъем вставляется USB-порт. В самом устройстве находятся все необходимы программы для того что бы можно было программировать контроллеры (программный пакет Альфа) и также в нём существует небольшой набор конфигураций (МИК-Конфигуратор). Для того что бы можно было производить такие операции с преобразователей требуется установка драйвера. VCP-драйвер позволит работать с USB-каналом как с дополнительным СОМ-портом компьютера при помощи стандартных Windows WCOMM API. D2XX-драйвер даст возможность строить Windows приложения на основе DLL-библиотеки.

Техническая характеристика

Название

Значение

Потребляемая мощность электрического питания

+5 В (от интерфейса USB)

Ток потребления

65 мА

Вес. не больше

0,04 кг

Габариты (ВхШхГ)

22 x 70 x 9 мм

Стандарт защиты

IP30

Условия эксплуатации указаны в таблице

Температурные показатели

от 0 °С до + 50 °С

Влажность воздуха (при температуре +35 °С)

от 30 % до 80 %

Показатели атмосферного давления

от 84 кПа до 107 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0.1 мм

Помещение

Допускается в закрытом, взрыва и пожара безопасном помещении

Характеристики интерфейса RS-485

Тип приемопередатчиков интерфейса

дифференциально потенциальный

Тип линии связи

2-х проводная

Количество узлов на сегменте

32 на одном сегменте сети

Количество сегментов в сети

255 (250 с учетом магистральных усилителей)

Характеристика скорость обмена данных при длине линии связи (зависимость экспоненциальная)

62,5 кбит/с - 1200 м (одна витая пара)
375 кбит/с - 300 м (одна витая пара)
2400 кбит/с - 100 м (две витых пары)
10000 кбит/с - 10 м

Режим автоматического определения направления передачи данных

с соответствующим переключением режима работы передатчика

Режимы управления приемом-передачей

с разрешением по сигналу RTS (или CTS, DTR, DSR)

Предусмотрена установка

согласующих терминальных резисторов, цепей защиты и смещения
