Преобразователь переменного напряжения ПНС-420
Описание
Преобразователь ПНС-420 предназначен для преобразования переменного напряжения в
унифицированный аналоговый сигнал постоянного тока в приделах 4-20 мА. Данный
прибор находит широкое использование в регулирующих системах управления
технологическими процессами в энергетике, металлургии, в измерительных системах
и измерительно-вычислительных комплексах. Также может применяется для
мониторинга в телемеханизации и в автоматизации объектов электроэнергетики и АСУ
ТП энергоёмких объектов различных отраслей промышленности. Корпус

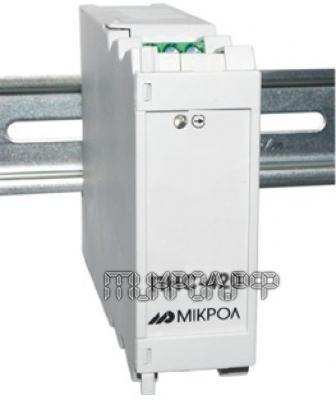

преобразователь выполнен в литом ударостойком пластике, на панели размещен
захват для монтажа на DIN-рейке 35 мм.
|
Технические Характеристики |
|
Название параметра и размер |
Единица измерения |
Норма |
|
Входной сигнал
-напряжение переменного тока
(частотой от 40 до 1000 Гц) |
|
От 0 до 10 В, Rвх = 50 кОм
От 0 до 15 В, Rвх = 150 кОм
От 0 до 60 В, Rвх = 300 кОм
От 0 до 100 В, Rвх=500 кОм
От 0 до 150 В, Rвх=750 кОм
От 0 до 250 В, Rвх=1,2 МОм
От 0 до 500 В, Rвх=2.5 МОм |
|
Выходной сигнал (пассивный, требует внешний
источник питания) |
|
От 4 мА до 20 мА, Rн < 500 Ом |
|
Погрешность преобразования входного сигнала,
при частоте 50 Гц, выражена в процентах от номинального диапазона
изменения выходного сигнала – не превышает |
% |
0,4 |
|
Предельная перегрузка (от диапазона входного
сигнала):
- до 100 В
- свыше 100 В |
|
в 5 раз
в 2 раза |
|
Максимальное время перегрузки |
сек |
не более 5 |
|
Напряжение питания |
В |
от 18 до 36 |
|
Габариты (ВхШхГ) |
мм |
76 мм х 26 мм х 115 мм |
|
Вес |
кг |
Не более 0,13 |
Условия эксплуатации:
Рабочий диапазон температуры от -40°С до +70°С. Соответствует всем гостам по
удара защищенности и разрешается использовать его во взрывоопасных помещениях,
средний время работы на отказ с учетом технического обслуживания
регламентированное руководством 100 000 часов или 10 лет эксплуатации, среднее
время на восстановление работоспособности 4 часа.
Обозначения при заказе:
Преобразователь обозначается следующим образом: ПНС-420-А,
где:
A - код аналогового входа:
- от 0 до 10 Ватт,
- от 0 до 15 Ватт,
- от 0 до 60 Ватт,
- от 0 до 100 Ватт,
- от 0 до 150 Ватт,
- от 0 до 250 Ватт,
- от 0 до 500 Ватт
|
