Блок преобразования тензодатчиков БПТ-3

БПТ-3 Блок преобразования сигналов тензодатчиков предназначен для непрерывного пропорционального преобразования сигнала от датчиков тензорезистивного типа для измерения механических сил и деформации (тензодатчиков) в токовый сигнал для систем автоматического дозирования и взвешивания. Блок применяется для совместной работы с вычислительными комплексами, имеющими вход для подключения стандартного аналогового сигнала. Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах. БПТ-3 применяется для совместной работы с вычислительными комплексами, имеющими вход для подключения стандартного аналогового сигнала.

• Системы непрерывного взвешивания и измерения веса;

• Системы автоматического порционирования требуемой массы вещества;

• Автоматическое весовое дозирование;

• Измерение и контроль массы, точечных нагрузок, усилия, деформации;

• Силоизмерительные системы;

• Системы автоматического регулирования и управления технологическими процессами в промышленности.

• Среднее время восстановления работоспособности БПТ-3 не более 4 часов.

• Средний срок эксплуатации не менее 10 лет.

• Средний срок хранения 1 год в условиях по группе 1 ГОСТ 15150-69.

• Изоляция электрических цепей БПТ-3 относительно корпуса и между собой при температуре окружающей среды 20 ± 5°С и относительной влажности воздуха до 80% выдерживает в течении 1 минуты действие испытательного напряжения практически синусоидальной формы частотой от (50 ± 1) Гц с действующим значением 500 В.

• Минимально допустимое электрическое сопротивление изоляции при температуре окружающей среды 20 ± 5°С и относительной влажности воздуха до 80% не менее 20 МОм.

• Граница допустимого значения дополнительной погрешности преобразования при изменении напряжения питания от номинального значения в границах, указанных в таблицы 1 не превышает ± 0,1% от диапазона изменения соответствующего сигнала.

• Граница допустимого значения дополнительной погрешности преобразования при изменении температуры окружающей среды на каждые 10°С в диапазоне от минус 40 °С до 70 °С не превышает ± 0,2% от диапазона изменения соответствующего сигнала.

• Граница допустимого значения дополнительной погрешности преобразования при действии постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400А/м не превышает ± 0,25% от диапазона изменения соответствующего сигнала.

• Величина пульсации выходного тока (напряжения) не превышает 0,25 % верхней границы изменения выходных сигналов.

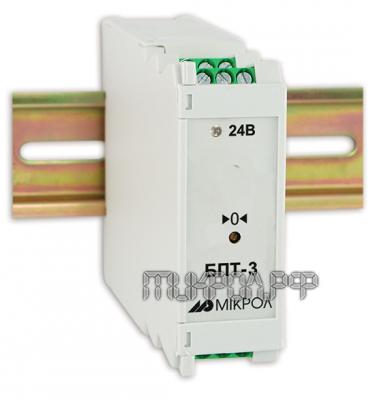

Блок конструктивно выполнен в литом ударопрочном пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор входных сигналов осуществляется с помощью блоков перемычек, расположенных внутри блока.

Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

Блок обозначается следующим образом: БПТ-3-N-K-T,

где:

• N – начальное значение входного сигнала: от 0 мВ до 40 мВ
• К – диапазон изменения входного сигнала: от минус 100 мВ до 100 мВ
• Т – код выходного сигнала:

1. унифицированный 0-5 мА
2. унифицированный 0-20 мА
3. унифицированный 4-20 мА
4. унифицированный 0-10 В
