ПБР-31

Тип:
Пускатель бесконтактный реверсивный

ТУ:


Краткое тех. описание:
Предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели (ЭД) типов АОЛ, 4А, ДСР и ДСТР, эксплуатируемые вне жилых домов и не связанные с их электрическими сетями

Цена ПБР-31:
Уточняйте по телефону или через обратную связь.

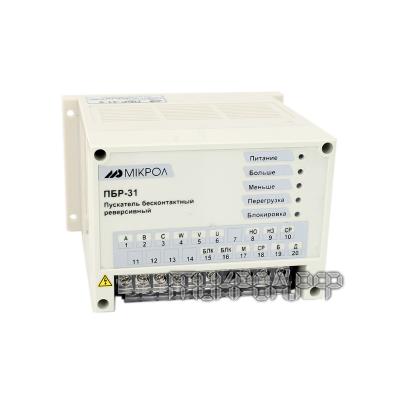

Пускатель бесконтактный реверсивный ПБР-31

Пускатель ПБР-31 предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели (ЭД) типов АОЛ, 4А, ДСР и ДСТР, эксплуатируемые вне жилых домов и не связанные с их электрическими сетями. Пускатель реверсивный ПБР-31 может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии и других отраслях промышленности.

Функциональные возможности:
  1. Прибор оснащен несущей платой с печатным монтажом на DIN рельсу.
  2. На передней панели размещены две клеммовые колодки для подключения пускателя к внешним цепям и светодиодные индикаторы питания, кнопки больше меньше, перегрузка, блокировка.
  3. Пускатель оснащён быстрым реверсом напряжения.
  4. Исключает замыкание выходных бесконтактных ключей, если входной сигнал стоит на блокировки.
  5. Функции защиты от перегрузки.
  6. Обеспечивает автоматическое отключение при выходе из рабочего органа или заклинивании его в промежуточном положении.
  7. Существует один релейный выход (клеммы 8-10), контакты которого переключаются в случаи перегрузки электродвигателя.
  8. Предусмотрена регулировка тока при подключении электродвигателя различной мощности и срабатывание защиты изменения положения движка потенциометра R20 (Уст. Iн), расположенного на плате внутри пускателя.
Технические характеристики ПБР-31

Название параметра

Значение

Число фаз подключаемого ЭД

3

Номинальный ток подключаемого ЭД, не более

9 А

Минимальная мощность ЭД

40 В•А

Входное сопротивление

2 кОм

Максимальный коммутируемый ток, не более:

в продолжительном режиме включения

5 А

в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час продолжительностью включений до 25 %

9 А

Падение напряжения на силовых ключах, не более

3 В

Ток утечки силовых ключей при отсутствии сигнала управления на входе пускателя, не более

7 мА

Динамические характеристики:

быстродействие (время запаздывания выходного тока) при подаче и снятии управляющего сигнала, не более

40 мс

пускатели обеспечивают формирование паузы между реверсивными включениями, не менее

20 мс

Мощность, потребляемая пускателем при отсутствии сигнала управления, не более

5 Вт

Ток срабатывания защиты

регулируемый

Гальваническое разделение между:

силовыми цепями и корпусом пускателей, имеющих эти цепи

есть

силовыми цепями и цепями управления и сигнализации

есть

корпусом и цепями управления и сигнализации

есть

Напряжение источника питания цепей управления

нестабилизированный источник питания постоянного тока 24 В, 30 мА

Максимальная площадь сечения кабеля:

цепи управления и сигнализации

1,5 мм2

силовые цепи

2,5 мм2

Напряжение питания от трехфазной сети переменного тока

380+38-57 В

Габаритные размеры (В x Ш x Г)

90 x 145 x 131мм

Степень защиты

IP30

Масса, не более

1 кг

Правила эксплуатации:
  • По стойкости к климатическому воздействию пускатель ПБР-31 отвечает исполнению УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для работы при температуре от -40°С до +70°С. Пускатель ПБР-31 может эксплуатироваться только в закрытых взрывобезопасных помещениях.
  • Среднее время наработки на отказ с учетом технического обслуживания, регламентированного инструкцией по эксплуатации не менее чем 100 000 часов
  • Среднее время восстановления работоспособности пускателя ПБР-31 не более 4 часов.
  • Средний срок эксплуатации не менее 10 лет.
  • Средний срок хранения 1 год в условиях по группе 1 ГОСТ 15150-69.
  • Изоляция электрических цепей пускателя ПБР-31 между собой при температуре окружающей среды 20±5 °С и относительной  влажности воздуха от 30 до 80% выдерживает в течение 1 минуты действие испытательного напряжения практически синусоидальной формы действующим значением:
    • 500 V – для цепей с напряжением до 42 V;
    • 1500 V – для цепей с напряжением от 42 до 250 V;
    • 2000 V – для цепей с напряжением от 250 до 650 V.
  • Минимально допустимое электрическое сопротивление изоляции при температуре окружающей среды 20±5°С и относительной влажности воздуха от 30 до 80% не менее 50 МОм.
  • Если пускатель подключается к двигателю с мощностью более 0,5 кВт, то необходимо наличие перемычки JP1
Комплектация

Обозначение

Наименование

Количество

Примечание

ПРМК.421235.004

Пускатель бесконтактный реверсивный ПБР-31

1



ПРМК.421235.004 ПС

Паспорт

1



ПРМК.421235.004 РЭ

Руководство по эксплуатации

1

1 экз. при поставке любого количества изделий данного типа в один адрес
