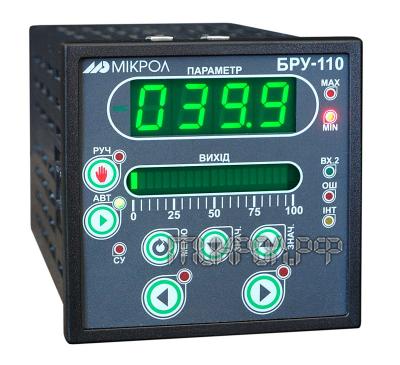

Многофункциональная станция ручного управления БРУ-110
Описание:
Блок ручного управления БРУ-110 является одним из популярных устройств которые
предназначены для использования в локальных и комплексных системах промышленной
автоматизации производственных процессов. Его используют в качестве
многофункциональной станции ручного управления аналоговыми или импульсными
исполнительными механизмами, так же он может использован в качестве
переключателя цепей управления исполнительными устройствами и механизмами,
индикации режимов работ, положения цепей управления, а также измерения и
индикации одного технологического параметра. Блок БРУ-110 работает под
управлением современного, высоко интегрированного микроконтроллера RISC
архитектуры, изготовленного по высокоскоростной КМОП технологии с низким
энергопотреблением.
Функциональность:
Внутренняя программная память блока БРУ-110 содержит большое количество
стандартных функций необходимых для визуализации и управления технологическими
процессам, а так же решения большинства инженерных прикладных задач, например,
таких как:
-
Сравнение результата преобразования с
установками минимум и максимум и сигнализацию отклонений.
-
Программная калибровка каналов по внешнему
образцовому источнику аналогового сигнала.
-
Цифровая фильтрация.
-
Масштабирование шкал измеряемых параметров.
-
Извлечение квадратного корня.
-
Конфигурирование блока ручного
управления, изменение его настроек и параметров,
осуществляется с помощью клавиш передней панели или по интерфейсу RS-485.
Параметры конфигурации блока ручного управления БРУ-110 сохраняются в
энергонезависимой памяти и блок способен возобновить выполнение задач управления
после прерывания напряжения питания. Батарея резервного питания не используется.
Техническая характеристика
|
Название |
Значение |
|
Количество аналоговых входов |
2 |
|
Тип входного аналогового сигнала |
Унифицированные ГОСТ26.011-80 от 0 мА до 5
мА, Rвх=400 Ом
от 0 мА до 20 мА, Rвх = 100 Ом от 4 мА до 20
мА, Rвх = 100 Ом от 0 В до 10 В, Rвх = 25 кОм |
|
Разрешающая способность АЦП |
16 разрядов |
|
Предел допускаемой основной приведенной
погрешности измерения входных параметров |
≤ 0,2 % |
|
Точность индикации |
0,01 % |
|
Предел допускаемой дополнительной
погрешности, вызванной изменением температуры окружающей среды |
< 0,2 % / 10 °С |
|
Период измерения, не более |
0,1 сек |
|
Гальваническая развязка аналоговых входов |
Входы гальванически изолированы от выходов и
остальных цепей, напряжение гальванической развязки не менее 500 В |
|
Количество аналоговых выходов |
1 |
|
Тип выходного аналогового сигнала |
От 0 мА до 5 мА, Rн ≤ 2000 Ом ГОСТ
26.011-80
От 0 мА до 20 мА, Rн ≤ 500 Ом ГОСТ 26.011-80
От 4 мА до 20 мА, Rн ≤ 500 Ом ГОСТ 26.011-80
От 0 В до 10 В, Rн ≥ 2000 Ом ГОСТ 26.011-80 |
|
Предел допускаемой основной приведенной
погрешности формирования выходного сигнала после калибровки |
≤ 0,2 % |
|
Предел допускаемой дополнительной
погрешности, вызванной изменением сопротивления нагрузки |
≤ 0,1 % |
|
Предел допускаемой дополнительной
погрешности, вызванной изменением температуры окружающей среды |
< 0,2 % / 10 °С |
|
Гальваническая развязка аналогового выхода |
Выход гальванически изолированы от входов и
остальных
цепей, напряжение гальванической развязки не
менее 500 В |
|
Электропитание (подключение к сети):
- постоянного тока
- переменного тока |
от 15 В до 36 В (24 В номинальное значение)
от 100 В до 242 В, 50 Гц (220 В номинальное
значение) |
|
Потребляемый ток по питанию 24В |
≤ 180 мА |
|
Потребляемая мощность от сети переменного
тока 220В |
≤ 9,0 ВА |
|
Подключение |
С тыльной стороны блока с помощью разъема –
клеммы. |
|
Номинальные значения выходного напряжения
постоянного тока |
от 21 В до 22 В |
|
Номинальный ток нагрузки |
≤ 100 мА |
|
Подключение |
С помощью разъема – клеммы. |
|
Корпус (ВхШхГ) |
щитовое исполнение 96 х 96 х 189 мм
исполнение 96 х 96 х 189 мм |
|
Монтажная глубина |
200 мм |
|
Температура окружающей среды |
от минус 40 °С до плюс 70 °С |
|
Атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Вибрация (частотной/амплитудной) |
до 60 Гц / до 0,1 мм |
|
Помещение |
закрытое, взрыво- и пожаробезопасное.
Воздух в помещении не должен содержать пыли
и примеси агрессивных паров и газов, вызывающих коррозию (в
частности: газов, содержащих сернистые соединения или аммиак). |
|
Положение при монтаже |
согласно проекта |
|
Степень защиты |
IP30 |
|
Масса блока, не более |
550 г |
|
Конфигурации сети |
Многоточечная |
|
Количество приборов |
32 на одном сегменте |
|
Максимальная длина линии в пределах одного
сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 |
|
Диапазон сетевых адресов |
255 |
|
Скорость обмена/длина линии связи
(зависимость экспоненциальная): |
62,5 кбит/с 1200 м
375 кбит/с 300 м
2400 кбит/с 100 м
10000 кбит/с 10 м
Примечание. На скоростях обмена свыше 115
кбит/с рекомендуется использовать экранированные витые пары. |
|
Тип приемопередатчиков |
Дифференциальный, потенциальный |
|
Вид кабеля |
Витая пара, экранированная витая пара |
|
Гальваническая развязка |
Интерфейс гальванически изолирован от
входов-выходов и остальных цепей |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Назначение интерфейса |
Для конфигурирования блока, для
использования в качестве удаленного устройства при работе в
современных сетях управления и сбора информации (приема-передачи
команд и данных) |
Обозначение при заказе: БРУ-110-А-B-С-U-L,
Где:
А, В - код входа 1-го и 2-го канала:
- унифицированный от 0 мА до 5 мА
- унифицированный от 0 мА до 20 мА
- унифицированный от 4 мА до 20 мА
- унифицированный от 0 В до 10 В
C - код выходного аналогового сигнала:
- от 0 мА до 5 мА,
- от 0 мА до 20 мА,
- от 4 мА до 20 мА,
- от 0 в до 10 В.
U - напряжение питания:
- 220 - 220В переменного тока
- 24 - 24В постоянного тока
L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
- UA - украинское;
- EN - английское.
|
