МТЛ-32 Микропроцессорный таймер-счетчик / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МТЛ-32

Тип:
Микропроцессорный таймер-счетчик

ТУ:


Краткое тех. описание:
Предназначенный для управления процессами с непрерывно-дискретными процессами разнообразных отраслей, таких как энергетика, химия, сельское хозяйство и так далее

Цена МТЛ-32:
Уточняйте по телефону или через обратную связь.

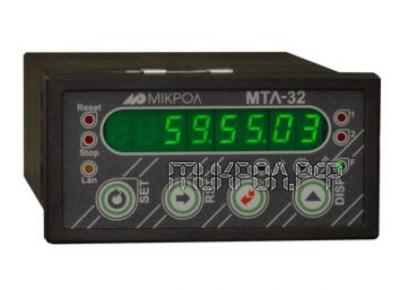

Микропроцессорный таймер-счетчик МТЛ-32

МТЛ-32 — это явный таймер-счетчик, предназначенный для управления процессами с непрерывно-дискретными процессами разнообразных отраслей, таких как энергетика, химия, сельское хозяйство и так далее. Все эти отрасли промышленности имеют множество функций, которые нуждаются в непрерывном контроле и все эти функции могут контролироваться с помощью одного очень удобного аппарата, который называется МТЛ-32. Данный аппарат имеет множество функций, но самые важные это функции управления в дистанционном режиме. То есть функции, которые легко управляются издалека.  Область применения заключается в следующем:

  • Многофункциональные реле, которые имеют внешнее управление;

  • Автоматическое управление с механизмами внутреннего и внешнего (включение-выключение);

  • Автоматы управления освещением;

  • Устройство формирования импульсов;

  • Измерение процессов работы по времени (времени работы);

  • Счетчик количества штук, партий выпускаемой продукции;

  • Измерение расхода жидкостей и газов, а так же сыпучих материалов;

  • Подсчет импульсов от контактных, индуктивных и других датчиков;

Данный прибор имеет несколько режимов работы, а именно режим счетчика, режим таймера, режим тахометра все эти режимы могут быть заданны самим пользователем для определенного рода функций работы. Все вышеперечисленные функции имеют свои собственные функциональные возможности такие как:

Область применения
  • Многофункциональные цифровые реле времени с внешним управлением

  • Автоматическое управление исполнительными механизмами (включение-выключение)

  • Автоматы управления освещением

  • Устройство формирования количества импульсов

  • Измерение длительности процессов по времени (времени работы)

  • Счетчик количества штук, единиц или партий выпускаемой продукции

  • Измерение расхода жидкостей, газов и сыпучих материалов

  • Подсчет количества импульсов от контактных, оптических, индуктивных, емкостных и других датчиков и управления исполнительными механизмами

Технические характеристики
  • Количество гальванически изолированных дискретных входов: 3

  • Входные дискретные сигналы: от NPN или PNP транзисторов с открытым коллектором

  • Максимальная частота входного сигнала: 50кГц

  • Количество разрядов цифрового индикатора: 8, 6, 4 (программируется)

  • Высота цифр светодиодных индикаторов: 8 мм

  • 2 дискретных выхода: реле 220В 8А, оптосимистор с внутренней схемой перехода через ноль до 600В-50мА, твердотельное реле 60В-1АAC/1АDC, транзистор ОК 40В 100мА (в зависимости от заказа)

  • Выходной аналоговый сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн<=500 Ом)

  • Основная приведенная погрешность формирования выходного сигнала, не более ±0,2%

  • Температура окружающей среды: от -40°С до +70°С

  • Напряжение питания: от сети переменного тока ~220(+22,-33)В, (50±1)Гц

  • Потребляемая мощность: не более 6 Вт

  • Корпус (ВхШхГ): щитовой 48х96х185 мм DIN43700, IP30

  • Монтажная глубина: 190 мм

  • Масса блока: не более 0,5 кг

Функциональные возможности счетчика
  • Режимы счета: суммирующий (прямой счет), вычитающий (обратный счет), реверсивные, квадратурный (обработка двух последовательностей импульсов)

  • Подсчет импульсов за временной интервал, задаваемый пользователем

  • Контроль текущего и суммарного расхода, определение скорости движения и т.п.

  • Счетчик с предустановкой

  • Встроенный делитель частоты

  • Сброс показаний дистанционным дискретным сигналом или вручную с лицевой панели

Функциональные возможности тахометра
  • Конфигурация периода измерения входного сигнала

  • Встроенный делитель частоты

  • Конфигурация часовых единиц (секунды, минуты, часы) к которым приводятся измерения

  • Использование счетчика ресурса работы дискретных входов-выходов или прибора в целом

Функциональные возможности дозатора-расходомера
  • Конфигурация часовых единиц (секунды, минуты, часы) к которым приводятся измерения

  • Использование счетчика ресурса работы дискретных входов-выходов или прибора в целом

Общие функциональные возможности
  • Цифровая фильтрация входных сигналов

  • Диапазон счета -9999999...99999999

  • Масштабирование измеренного числа импульсов с помощью программируемого коэффициента

  • Конфигурация режимов индикации таймера, счетчика, тахометра, дозатора-расходомера

  • Конфигурация диапазона скорости счета (100 Гц, 3 кГц, 50 кГц)

  • Конфигурация внешних дискретных входов для управления (пуск, стоп, сброс, блокировка)

  • Конфигурация дискретных выходов для управления оборудованием и исполнительными механизмами

  • Возможность работы с различными типами датчиков: активными (имеющими на выходе NPN или PNP транзистор с открытым коллектором) или пассивными

  • Аналоговый выход для ре трансмиссии различных сигналов (накопленное значение, текущее значение расхода, показания тахометра и др.). Возможность масштабирования и преобразования

  • Сохранение параметров при отключении питания. Энергонезависимая память

  • Защита от несанкционированного изменения параметров

  • Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация). Количество приборов в сети RS-485: до 255

Конфигурирование прибора ,коммутационные функции и возможности
  • Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Интеллект"

  • Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПЭВМ

  • Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПЭВМ.

  • В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0.

Обозначение при заказе:

МТЛ-32-01-02-03-U

где:

01 — код выходного устройства 1-го канала:

Р — реле
С — оптосимистор
К — твердотельное реле
Т — транзистор,
И1 — аналоговый выход 0/4-20мА
И2 — аналоговый выход 0-5мА

02 — код выходного устройства 2-го канала:

Р — реле
С — оптосимистор
К — твердотельное реле
Т — транзистор

03 - код напряжения входных сигналов

05 - напряжение входного сигнала 5В
12 - напряжение входного сигнала 12В
24 - напряжение входного сигнала 24В

U - напряжение питания

220 - 220В переменного тока
24 - 24В постоянного тока
36 - 36В постоянного тока
