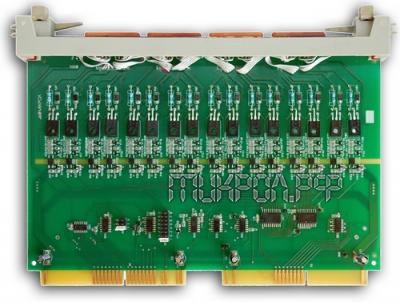

Модуль цифро-импульсного преобразования ЦИП8
Модуль цифро-дискретного преобразования ЦИП8 предназначен для преобразования
цифрового кода в выходной дискретный сигнал и заменяет модуль ЦИП2 Режим
широтно-импульсной модуляции реализован в модуле программно. Модуль предназначен
для работы в микропроцессорных контроллерах РЕМИКОНТ или ЛОМИКОНТ серий
110,112,120,122.
Технические характеристики:
-
Количество выходов - 16 (8 спаренных)
гальванически развязанных со входом
-
Тип выхода - выход с открытым коллектором
-
Вид выходного сигнала:
-
логический 0 (состояние ОТКЛ.) - открытое
состояние транзистора
-
логическая 1 (состояние ВКЛ.) - закрытое
состояние транзистора
-
Полярность выходного сигнала – положительная
-
Напряжение коммутации - 24 В (до 48 В)
-
Ток коммутации - 0,2 А
-
Вид климатического исполнения - УХЛ 4.2 по
ГОСТ 15150-69
-
Электрическое питание - стабилизированное
напряжение
-
Потребляемый ток - постоянного тока 5 В не
более 0,29 А
-
Степень защиты - IP00
-
Габаритные размеры (ВхШхГ) - 253 мм х 21 мм
х 182 мм
-
Масса - не более 0,3 кг
|
