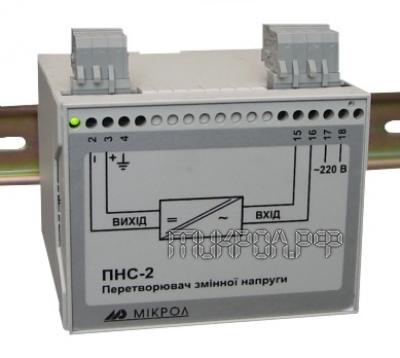

Преобразователь переменного напряжения ПНС-2

Преобразователь переменного напряжения ПНС-2

Предназначены для преобразования параметров электрических цепей - переменного напряжения

• Контроль работы электрических сетей и установок

• Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи)

• Автоматизация объектов электроэнергетики

• АСУТП энергоемких объектов различных отраслей промышленности

• Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированный сигнал

• Преобразование сигналов от датчиков

• Гальваническая изоляция унифицированных токовых сигналов и напряжений

• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)

• Сопротивление изоляции: не менее 40МОм при 1500В

• Диапазоны входного сигнала [в скобках указан код входа]:

переменное напряжение:

• [01] 0-75мВ (с шунта)

• [02] 0-10В

• [03] 0-15В

• [04] 0-60В

• [05] 0-100В

• [06] 0-150В

• [07] 0-250В

• [08] 0-500В

• Диапазон выходного сигнала:
  0-5 мА, Rн<2кОм, 0-20 мА, 4-20 мА, Rн2кОм

• Основная приведенная погрешность преобразования: ±0,4%

• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц

• Температура окружающей среды: от -40°С до +70°С

• Потребляемая мощность: не более 6 Вт

• Корпус (ВхШхГ): 95х100х110 DIN VDE 0470, IP30

• Крепление: рельс DIN35х7.5 EN50022, настенное

• Масса: не более 0,55 кг

ПНС-N-АА-В,

где:
N — номер модели преобразователя:
2 — ПНС-2 (переменное напряжение),
АА — код входного сигнала:
см. технические характеристики моделей ПНС-2
B — код выходного сигнала:
1 — 0-5мА; 2 — 0-20мА, 3 — 4-20мА; 4 — 0-10В; 5 — (-5…5)мА; 6 — (-20…20)мА; 7 — (-10…10)В;
