БПО-32


Сделать заказ >>>

 Поиск в каталоге:

БПО-32 Блок преобразования сигналов термосопротивлений / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БПО-32

Тип:
Блок преобразования сигналов термосопротивлений

ТУ:


Краткое тех. описание:
Предназначены для преобразования сигналов термопреобразователей сопротивлений ТСМ 50М, ТСМ 100М, ТСМ 23 гр

Цена БПО-32:
Уточняйте по телефону или через обратную связь.

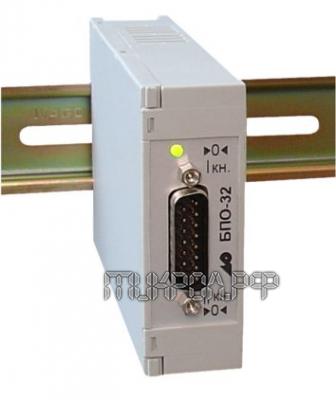

Блок преобразования сигналов термосопротивлений БПО-32

  • Предназначены для преобразования сигналов термопреобразователей сопротивлений
  • ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100,
    ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100
    в выходной унифицированный сигнал постоянного тока.

  • Диапазоны измеряемых температур -200...+200°С для медных термопреобразователей и -200...+850°С для платиновых термопреобразователей (в зависимости от используемого типа термопреобразователя сопротивления).

Область применения
  • Измерение температуры

  • Усиление и нормализация сигналов термопреобразователей сопротивлений

  • Многоканальные измерительные системы

  • Системы автоматического регулирования и управления технологическими процессами в промышленности

  • Преобразование сигналов от потенциометрических датчиков, включая реохорды автоматических потенциометров, мостов и исполнительных механизмов

Технические характеристики
  • Количество каналов: 2 идентичных, имеющих одинаковую настройку

  • Гальваническая изоляция: между каналами, по питанию

  • Схема подключения датчика: - 3-х проводная

  • Компенсация нелинейности характеристики: для платиновых термопреобразователей сопротивлений ТСП

  • Регулировка начального значения сопротивления (соответствующее нулевому выходному сигналу) и диапазона изменения сопротивления (соответствующее изменению выходного сигнала)

  • Ток питания датчика: 2 ± 0,5 мА

  • Начальное значение входного сигнала: от 0 до 150 Ом

  • Диапазон изменения входного сигнала: от 2,5 до 200 Ом

  • Выходной сигнал: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм)

  • Основная приведенная погрешность преобразования: ±0,25%

  • Температура окружающей среды: от -40°С до +70°С

  • Питание: нестабилизированные 24В±15%

  • Ток потребления: не более 90 мА

  • Корпус (ВхШхГ): 44х92х123 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,24кг.

Примечания.

1. Заказ блока преобразования имеет следующую форму:

  • Тип прибора БПО-32

  • Тип датчика (термопреобразователя сопротивления)

  • Условное обозначение номинальной статической характеристики преобразования ТС

  • Номинальное значение отношения W100

  • Диапазон измеряемых температур

  • Тип выходного сигнала.

2. По отдельному заказу блок БПО-32 может быть изготовлен и настроен на нестандартные значения начального значения и диапазона изменения входного сигнала.

Обозначение при заказе:

БПО-32-D-C-W-N-K-T-L,

Где:

  • D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП)

  • C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр.)

  • W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП)

  • N - начальное значение измеряемой температуры: в градусах Цельсия

  • K - конечное значение измеряемой температуры: в градусах Цельсия

  • T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В

  • L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:

  • 0 — КБЗ отсутствует,

  • 0,5 — КБЗ-16-11-0,5

Примечание. Цифра 0,5 соответствует стандартной длине соединителя в метрах.
