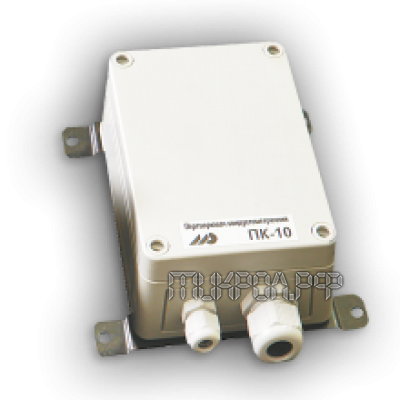

Преобразователь кондуктометрический нормирующий ПК-10-1
Преобразователь ПК-10-1 предназначен для полного преобразования сигнала
кондуктивной проводимости в электрический непрерывный сигнал. Данный вид
технического аппарата предназначен для того чтобы преобразовывать одно действие
в совершенно иное. По самой структуре эти действия имеют так же отличия.
Преобразование одного минимального действия, то есть сигнала в длинный и
непрерывный электросигнал, который в свою очередь даст толчок работе аппарата.
Так как данному активному действию для полноценной работы необходимо соблюдать
все меры предосторожности, а так же обладать нужными знаниями для эксплуатации.
Функциональные возможности:
- Несколько позиционный регулятор, импульсный или аналоговый регулятор;
- Контроль и индикация температуры в окружающей среде;
- Сигнализация для выявления технологически опасных зон, находящаяся на
передней панели;
- Статическая динамическая балансировка узла задатчика;
- Динамическая балансировка узла задатчика;
- Функция изменения заданной точки;
- ПП-10-1 обеспечивает высокую точность для поддержания и выявления
значения измеряемого параметра;
- Цифровая калибровка, находящаяся в начале шкалы и диапазона измерения;
- Масштабирование шкал в измеряемых параметрах в технологических единицах;
- Задание и технологическая сигнализация отклонения от заданного режима
работы;
- Определенного рода цифровой фильтр аналоговых входов от влияния на
работу различных шумов;
- Ежедневная проверка исправности датчиков с программируемой системой в
процессе работы аппарата;
- Соблюдение безопасного управления механизмами;
- Конфигурируемые выходы - транзистор ОК, реле, оптосимистор,
твердотельное реле;
- Сохранение всех заданных параметров при отключении питания;
- Защита от внезапного изменения параметров работы оборудования;
- Разделенный интерфейс RS-485, протокол ModBus RTU;
- Блочные соединители обеспечивают абсолютную возможность подключения
источников сигналов;
Все вышеперечисленные функции имеют свои особенности и эти особенности вам
придется выучить для того чтобы хорошенько владеть устройством ПК-10-1.
Измерительный преобразователь ПК-10-1 предназначен для преобразования
сигнала кондуктивной измерительной ячейки проводимости, применяемой для
кондуктометрических измерений, в электрический непрерывный выходной
унифицированный сигнал постоянного тока 0-5мА, 0-20 или 4-20 мА.
Технические характеристики:
- Количество каналов измерения: 1
- Гальваническая изоляция: по входу, выходу, питанию
- Схема подключения датчика: двухпроводная
- Начальное значение входного сигнала: от 0 кОм
- Диапазон изменения входного сигнала: до 10 кОм
- Выходной сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА (Rн<=0,5кОм), 4-20 мА (Rн<=0,5кОм)
- Погрешность преобразования: ±0,25%
- Температура окружающей среды: от -40°С до +70°С
- Напряжение питания: (24±4)В постоянного или переменного тока
- Ток потребления: не более 85 мА
- Корпус (ВхШхГ): 130х160х61, IP65
- Масса: не более 0,3 кг
Обозначение при заказе:
ПК-10-1-А-В-С-U,
где:
А - код входного сигнала: 1 - проводимость, 2 - сопротивление
В - диапазон измерения проводимости: 1 - 0-2 мCм, 2 - 0-100 мкСм, 3 - 0-20
мкСм, 4 - 0-1 мкСм
сопротивления: 1 - 0-500 Ом, 2 - 0-1 000 Ом, 3 - 0-5 000 Ом, 4 - 0-10 000 Ом
С - код выходного сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В (по
отдельному заказу*)
U - напряжение питания: 24 - 24B постоянного или переменного тока
|
