БРУ-7, БРУ-7К1


Сделать заказ >>>

 Поиск в каталоге:

БРУ-7, БРУ-7К1 Блок ручного управления аналоговый / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БРУ-7, БРУ-7К1

Тип:
Блок ручного управления аналоговый

ТУ:


Краткое тех. описание:
Предназначены для использования в промышленности любой отрасли, а именно в производственных масштабах

Цена БРУ-7, БРУ-7К1:
Уточняйте по телефону или через обратную связь.

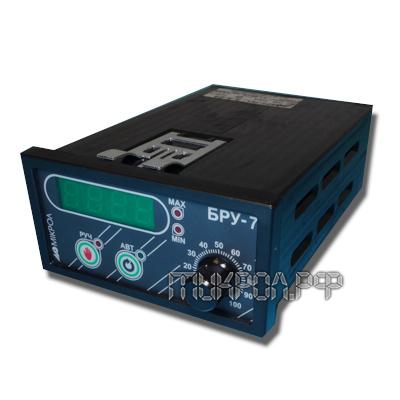

Блок ручного управления аналоговый БРУ-7, БРУ-7К1

Блоки БРУ-7 и БРУ-7К1 предназначены для использования в промышленности любой отрасли, а именно в производственных масштабах. Данное оборудование относиться к блокам ручного управления и тем самым можно управлять объектом вручную. Устройство имеет несколько блоков управления по мимо ручного, можно заметить так же и автоматическое и управление с помощью механики. Каждый вид управления имеет свои плюсы и минусы, достоинства и недостатки. Так же для каждого режима управления блоками существуют свои режимы, которые можно регулировать с помощью пульта управления и от регулирования данных режимов зависит то, насколько хорошо будет работать данный аппарат. Однако чтобы установить самый оптимальный режим для ваших потребностей нужно как следует пересмотреть и перечитать всякого рода инструкции и понять, какой из режимов больше всего вам подходит. Еще один вариант, который вам следует пересмотреть и обдумать, это то, что больше вам подойдет это переход от ручного к дистанционному виду переключения. Всегда можно по мере потребности эти виды сменить, а так же сменить всю функциональность согласно этим видам. Имеется еще так называемый цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %.

Область применения
  • Блок управления для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
  • Блок управления для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
  • Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %
Функциональные возможности
  • Цифровая калибровка измерительного канала
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах
  • Цифровая фильтрация
  • Извлечение квадратного корня
  • Линеаризация входного сигнала по 16 точкам
  • Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
  • Светодиодная индикация режима управления ручной/автомат
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Технические характеристики
  • Входной аналоговый сигнал: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
  • Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0(4)-20 мА (Rн2 кОм)
  • Максимальная погрешность установки сигнала задания:
                    по цифровому индикатору    ±0,1% (выход задатчика подключен та вход индикатора)
                    по лимбу потенциометра      ±2,0%
  • Диапазон изменения установки задания:  0-100%
  • Основная приведенная погрешность измерения: ±0,2%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 14 мм
  • Коммутационная способность контактов реле с магнитной блокировкой:
  • постоянный ток … <34 В,  <0,25 А
  • переменный ток … <220 В, <0,25 А
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания БРУ-7:  ~220(+22,-33)В, (50±1)Гц переменного тока или 24(±4)В постоянного тока
  • Напряжение питания БРУ-7К1: 24(±4)В постоянного тока
  • Потребляемая мощность:  не более 7 Вт (~220В) - для БРУ-7
  • Ток потребления:  не более  150 мА - для БРУ-7К1
  • Корпус (ВхШхГ): щитовой 96х96х189 мм DIN43700, IP30. Монтажная глубина: 190 мм  - для БРУ-7
  • Корпус (ВхШхГ): щитовой 48х96х170 мм DIN43700, IP30. Монтажная глубина: 170 мм  - для БРУ-7К1
  • Масса блока: не более  1,0 кг (БРУ-7), не более  0,33 кг (БРУ-7К1)
Блок коммутации сигналов БКС-4
  • Увеличение количества групп переключающих контактов блоков БРУ-5, БРУ-5К1 возможно с помощью дополнительного внешнего устройства БКС-4 (поставляется по отдельному заказу)
Конфигурирование прибора
  • Конфигурирование прибора, изменение настроек и параметров, осуществляется: по интерфейсу RS-485 или с помощью инженерного пульта ПУ-57, поставляемого по отдельному заказу

Еще одна наиболее важная деталь это блок коммутации сигналов БКС-4, данный дополнительный блок дает возможность увеличить количество групп переключающих контактов-блоков, что опять же предоставляет аппарату БРУ-7 и БРУ-7К1 выделяться и иметь свою неповторимость среди подобных аппаратов.

Блоки БРУ-7 и БРУ-7К1 предназначены для использования в промышленности любой отрасли, а именно в производственных масштабах. Купить блок БРУ-7 можно у нас на сайте.

Предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:

  •  Блока ручного задатчика аналогового сигнала
  •  Блока ручного управления аналоговым исполнительным механизмом (ИМ)

Блоки БРУ-7 выполнены в корпусе с передней панелью 96х96, блоки БРУ-7К1 - 48х96

Обозначение при заказе:

БРУ-7 - А - В - DD - U
БРУ-7К1 - А - В - DD

где:
А -  код входа:  1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В
B - код выходного аналогового сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В
U - напряжение питания: 220 - 220В переменного тока, 24 - 24В постоянного тока
DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
                0 - КБЗ отсутствует,
                0,75 - КБЗ-24-19-0,75

Примечание.
Цифра 0,75 соответствует стандартной длине соединителя в метрах.

Обозначение при заказе инженерного пульта:
Пульт инженерный ПУ-57-01

Обозначение при заказе блока коммутации сигналов: БКС-4
