Наименование:
ИТМ-1-01, ИТМ-1-10, ИТМ-1-14

Тип:
Индикатор технологический

ТУ:


Краткое тех. описание:
Универсальные одноканальные линейные и цифровые индикаторы щитового исполнения

Цена ИТМ-1-01, ИТМ-1-10...:
Уточняйте по телефону или через обратную связь.

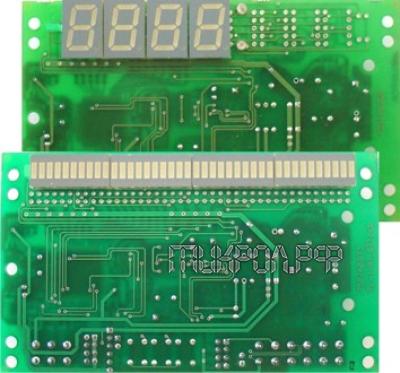

Индикатор технологический ИТМ-1-01, ИТМ-1-10, ИТМ-1-14

Универсальные одноканальные линейные и цифровые индикаторы щитового исполнения выполняют следующие функции:

  • Измерение одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработка, преобразование и отображение его текущего значения на встроенном линейном 31 (41) сегментном или цифровом четырехразрядном светодиодном индикаторе (в зависимости от исполнения).
  • Индикация технологического параметра получаемого по интерфейсу от внешних устройств и передача измеряемой величины по интерфейсу другим устройствам или на верхний уровень (ЭВМ). Данная возможность позволяет использовать индикаторы в качестве удаленного устройства сбора информации при работе в современных сетях управления.

Отличительной особенностью индикаторов ИТМ-1 является:

  • трехуровневая гальваническая развязка между входами, выходом (интерфейсом) и цепью питания;
  • компактность;
  • простота в использовании.
​​Область применения:
  • Системы промышленной автоматики, пульты управления, мнемощиты, мнемосхемы и т.п.
  • Системы цифровой индикации технологических параметров
  • Удаленные устройства связи с объектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством
Индикатор обеспечивает:
  • Подключение к прибору источников унифицированных сигналов.
  • Калибровку начала шкалы и диапазона измерения.
  • Индицирование одной физической величины (входной сигнал получен от датчика или по интерфейсу от внешних устройств).
  • Масштабирование входного сигнала.
  • Выбор пользователем метода индикации (сегмент, гистограмма).
  • Цифровую фильтрацию входного сигнала (для ослабления влияния промышленных помех).
  • Извлечение квадратного корня из входного сигнала.


Индикаторы конфигурируются c помощью кнопок на плате прибора или через гальванически разделенный интерфейс RS-485 (протокол ModBus).Параметры конфигурации индикаторов сохраняются в энергонезависимой памяти и прибор способен возобновить индикацию параметра с предыдущими параметрами настройки после прерывания напряжения питания. Батарея резервного питания не используется.

Технические характеристики
  • Количество каналов измерения: 1
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: не более 0,1 сек
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
  • Разрешающая способность линейного индикатора ИТМ-1-01-31: ± 3,3% (± 1,7 %) в зависимости от метода индикации
  • Разрешающая способность линейного индикатора ИТМ-1-01-41: ± 2,5% (± 1,25 %) в зависимости от метода индикации
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов ИТМ-1-10 : 10 мм
  • Высота цифр светодиодных индикаторов ИТМ-1-14 : 14 мм
  • Количество сегментов линейного индикатора ИТМ-1-01-31: 31 шт.
  • Количество сегментов линейного индикатора ИТМ-1-01-41: 41 шт.
  • Тип линейных индикаторов: сегмент, гистограмма
  • Напряжение питанияпостоянного тока: 20-30 В
  • Ток потребления: не более 100 мА
  • Корпус (ВхШхГ): щитовой 123х72х28 мм DIN43700, IP30
  • Температура окружающей среды от -40°С до +70°С
  • Атмосферное давление от 85 до 106,7 кПа
  • Вибрация до 60Гц, до 0,1мм
  • Монтажная глубина: 35 мм
  • Масса блока: не более 0,1 кг
Обозначение при заказе:

ИТМ-1-01-КК-С-А одноцветные линейные индикаторы
где:
КК - количество сегментов индикатора:
31 - 31 сегмент, 41 - 41 сегмент,
C - цвет свечения одноцветных линейных индикаторов:
1 - красный, 2 - желтый, 3 - зеленый,
А - код входа: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В

ИТМ-1-10-4-С-А 10мм 4-х разрядные индикаторы
ИТМ-1-14-4-C-А 14мм 4-х разрядные индикаторы
где:
C - цвет свечения индикаторов:
1 - красный, 2 - желтый, 3 - зеленый,
А - код входа: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В
