МИК-111 Микропроцессорный регулятор / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МИК-111

Тип:
Микропроцессорный регулятор

ТУ:


Краткое тех. описание:
Предназначен для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве

Цена МИК-111:
Уточняйте по телефону или через обратную связь.

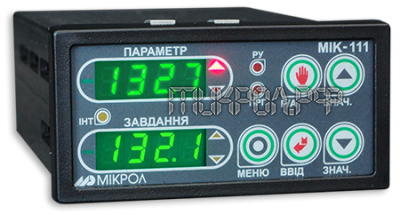

Микропроцессорный регулятор МИК-111

  •  Универсальный одноканальный аналоговый или импульсный ПИД-регулятор
  •  Предназначен для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве
  •  Регуляторы позволяют обеспечить высокую точность поддержания значения измеряемого параметра
  •  Измерение, контроль и автоматическое регулирование одного технологического параметра (температура, давление, расход, уровень и т.п.)
  •  Контуры автоматического регулирования с управлением от персонального компьютера
Область применения
  •  Системы автоматического регулирования различных технологических параметров
  •  Удаленные устройства связи с объектом с индикацией
  •  Территориально распределенные и локальные системы управления
  •  Удаленный сбор данных, диспетчерский контроль, управление производством
Функциональные возможности
  • Работа с унифицированными сигналами, термопреобразователями сопротивления, термопарами
  • Аналоговый вход может быть сконфигурирован на подключение любого типа датчика
  • Выбор и конфигурирование структуры регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД регулирование с импульсным или аналоговым выходом, ПИД-ШИМ регулирование
  • Выбор структуры ПИД регулятора: параллельная, смешанная
  • Стабилизирующее и следящее регулирование
  • Прибор ручного управления аналоговым, импульсным, дискретным исполнительным механизмом, с индикацией задающего воздействия
  • Индикатор одной физической величины, задатчик функций
  • Цифровая индикация значений параметра, заданной точки, выходного сигнала, дискретных выходов
  • Прямое, обратное регулирование
  • Статическая и динамическая балансировка узла задатчика (4 режима балансировки)
  • Функция линейного изменения заданной точки
  • Цифровая калибровка (автоматическая и ручная) начала шкалы и диапазона измерения
  • Масштабирование шкалы измеряемого параметра в технологических единицах
  • Линеаризация входных сигналов (по 20 точкам)
  • Задание и технологическая сигнализация отклонения от уставок минимум и максимум
  • Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
  • Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
  • Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
  • Два свободно-программируемых дискретных выхода
  • Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
  • Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами
  • Функция ограничения аналогового выхода
  • Ре трансмиссия аналоговых входов и аналоговых параметров на аналоговый выход устройства
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Технические характеристики
  • Количество каналов измерения: 1
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: не более 0,1 сек
  • Период обновления информации на дисплее: не более 0,5 сек
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
  • Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
  • Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
  • Основная приведенная погрешность измерения: ± 0,2%
  • Характеристики встроенного источника питания аналогового датчика: 21 В / 30 мА
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 8 мм
  • Выходной аналоговый сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн<=500 Ом)
  • Основная приведенная погрешность формирования выходного сигнала, не более 0,2%
  • 2 дискретных выхода (в зависимости от заказа клеммно-блочного соединителя):
    транзистор ОК: до 40В, 100мА;
    реле (переключаемый контакт): до 220В, 8А;
    твердотельное реле: до 60В, 1АAC/1АDC.
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от 18В до 36В постоянного ток или от 100В до 242В, 50Гц переменного тока
  • Ток потребления: не более 180 мА
  • Потребляемая мощность от сети переменного тока 220В: не более 6,5 ВА
  • Корпус (ВхШхГ): щитовой 48х96х162 мм DIN43700, IP30. Монтажная глубина: 170 мм
  • Масса блока: не более 0,35 кг
Конфигурирование прибора, коммуникационные функции и возможности
  • Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета "МИК-Конфигуратор"
  • Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПЭВМ
  • Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на персональном компьютере.
    В качестве приложения-клиента, например, может использоваться SCADA-система Visual Intellect или другая, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0
Подключение прибора

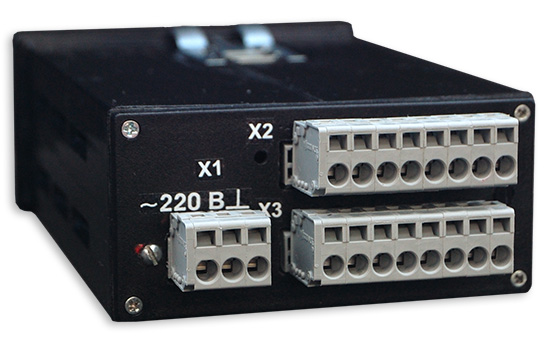

Подключение сигналов осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на тыльной стенке прибора (смотри внешний вид тыльной стороны)

Обозначение при заказе:

МИК-111-АА-С-D-U-L

Где:
АА — код входа:

  1. унифицированный 0-5 мА
  2. унифицированный 0-20 мА
  3. унифицированный 4-20 мА
  4. унифицированный 0-10 В
  5. Напряжение 0 … 75 мВ
  6. Напряжение 0 … 200 мВ
  7. Напряжение 0 … 2В
  8. ТСМ 50М, W100=1,426, -50 … +200°С
  9. ТСМ 100М, W100=1,426, -50 … +200°С
  10. ТСМ гр.23, -50 … +180°С
  11. ТСП 50П, W100=1,391, -50 … +650°С
  12. ТСП 100П, W100=1,391, -50 … +650°С
  13. ТСП гр.21, -50 … +650°С
  14. ТХА (K), 0 ...+1300°С
  15. ТХК (L), 0...+800°C
  16. ТЖК (J), 0 ...+1100°С
  17. ТХКн (E), 0 ...+850°С
  18. ТПП10 (S), 0 ...+1600°С
  19. ТПР (B), 0 ...+1800°С
  20. ТВР-1 (А-1), 0 ... +2500°С
* изготовляется по отдельному заказу и последующая перестройка на другие типы входных сигналов производится на предприятии-изготовителе

C — код выходного аналогового сигнала:
  1. 0-5 мА,
  2. 0-20 мА,
  3. 4-20 мА,
  4. 0-10 В (по отдельному заказу)
  • D - тип выходных дискретных сигналов:
  • Т - транзисторные выходы,
  • Р - релейные выходы,
  • К – твердотельные реле.
U — напряжение питания:
  • 220 - 220 В переменного тока,
  • 24 - 24 В постоянного тока.
L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
  • UA - украинское,
  • EN - английское.
