МИК-121Н

Тип:
Микропроцессорный регулятор

ТУ:


Краткое тех. описание:
Предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве

Цена МИК-121Н:
Уточняйте по телефону или через обратную связь.

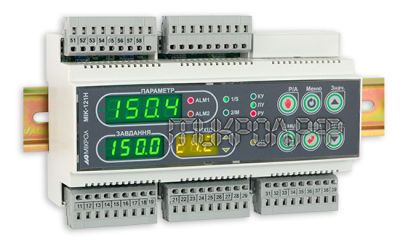

Микропроцессорный регулятор МИК-121Н

  • Измерение и контроль двух технологических параметров (температура, давление, расход, уровень и т.п.)
  • Типы регуляторов:
  • одноконтурный стандартный регулятор (ПИД­аналоговый, ПИД­импульсный)
  • регулятор соотношения
  • каскадный регулятор
  • регулятор с внутренней обратной связью
  • регулятор с внешней обратной связью
  • регулятор с концевыми выключателями
  • 3-х позиционный регулятор, 2-х позиционный регулятор
  • комбинации вышеперечисленных типов регулятора
  •  Измерение, контроль и автоматическое регулирование одного технологического параметра (температура, давление, расход, уровень и т.п.)
  •  Обеспечение высокой точности поддержания значения измеряемого параметра
  •  Регуляторы обладают целым рядом новых возможностей, множеством дополнительных и усовершенствованных функций. Данная возможность позволяет использовать регуляторы для решения более широкого круга задач автоматизации
  •  Предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве
Функциональные особенности

МИК­121Н функционально отличается от других регуляторов возможностью использования таких дополнительных типов регуляторов как:

  • аналоговый или импульсный ПИД-регулятор соотношения двух параметров;
  • аналоговый или импульсный каскадный ПИД-регулятор;
  • регулятор с внешней заданной точкой;
  • регулятор с внешней коррекцией задания.
    ПИД-импульсный регулятор может использоваться с внутренней, внешней обратной связью или с концевыми выключателями. Концевые выключатели используются в импульсном регуляторе соотношения и в импульсном каскадном регуляторе.
Примеры применения регуляторов
  • Каскадное регулирование температуры в теплообменниках. Данный тип регулирования значительно увеличивает быстродействие и точность регулирования в инерционных объектах, которые имеют вспомогательный параметр (температура в промежуточном теплообменнике, расход текучей жидкости при регулировании ее температуры и т.д.).
  • Соотношение “газ”-“воздух” в котельных установках. МИК-121Н позволяют регулировать соотношение двух технологических параметров (“газ”-“воздух”) по заданному графику соотношения. При этом достигается экономичный эффект за счет уменьшения не до сжигания газа при одних расходах и уменьшения избытка воздуха при других.
  • Соотношение “руда”-“вода” в мельницах при подготовке руды для выплавки метала и т.д.
Конфигурирование прибора, коммуникационные функции и возможности
  • Конфигурирование прибора, изменение его настроек и параметров, осуществляется по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Конфигуратор"
  • Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПК
  • Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПК.
    В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0
  • SCADA система нового поколения Visual Intellect представляет мощную систему управления
    технологическим процессом и обеспечивает многотерминальный мониторинг объекта управления,
    протоколирование, дистанционное управление с любого терминала, аварийные защиты, дублирование и резервирование компонентов системы
Технические характеристики
  • Количество каналов измерения: 2
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: не более 0,1 сек
  • Период обновления информации на дисплее: не более 0,5 сек
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм), 0-75 мВ, 0-200 мВ, 0-2 В
  • Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
  • Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
  • Характеристики встроенного источника питания для пассивного аналогового датчика: 21В / 25мА
  • Основная приведенная погрешность измерения: ± 0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 10 мм (параметр) и 8 мм (задание, выход)
  • Выходной аналоговый сигнал:
  • 0-5 мА (Rн<=2кОм);
  • 0-20 мА (Rн<=500 Ом);
  • 4-20 мА (Rн<=500 Ом);
  • 0-10 В (Rвх>25кОм).
  • 2 дискретных входы =24В/10мА
  • 4 дискретных выходы:
  • транзистор ОК: до 40В, 100мА;
  • реле (переключаемый контакт): до 220В, 8А;
  • твердотельное реле: до 60В, 1ААС/1ADC.
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания:
  • от сети переменного тока от 100 В до 242 В, (50±1)Гц;
  • от сети постоянного тока от 18 В до 36 В.
  • Потребление:
  • по переменном токе не более 7 ВА;
  • по постоянном токе не более 250 мА.
  • Корпус (ВхШхГ): щитовой 110х160х58 мм, IP30
  • Монтажная глубина: 63 мм
  • Масса блока: не более 0,5 кг
Основные отличительные особенности МИК­121Н от МИК-121, МИК-25 и МИК-112
  1. Крепление: МИК-25, МИК-112, МИК-121 – щитовое; МИК-121Н – на DIN­рельс 35 мм;
  2. Подключение: МИК-25 – с помощью клемно­блочного соединителя (КБЗ); МИК-112, МИК-121 и МИК-121Н – с помощью разъем­клемм, размещенных на приборе;
  3. Питание обмоток выходных реле: МИК-25 – внешнее =24В; МИК-112, МИК-121 и МИК-121Н – внутреннее;
  4. Количество дискретных выходов: МИК-112 – 2 DO; МИК-25, МИК-121 и МИК-121Н – 4DO;
  5. Питание пассивного аналогового датчика: МИК-25, МИК-112 – отсутствует, МИК-121 и МИК-121Н – присутствует;
  6. Питание дискретных входных сигналов: МИК-25, МИК-112, МИК-121Н – отсутствует; МИК-121 – присутствует.
Обозначение при заказе:

МИК - 121Н - АА - ВВ - С - D - U - L

где:
АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов:

  1. унифицированный 0-5 мА
  2. унифицированный 0-20 мА
  3. унифицированный 4-20 мА
  4. унифицированный 0-10 В
  5. Напряжение 0 … 75 мВ
  6. Напряжение 0 … 200 мВ
  7. Напряжение 0 … 2В
  8. ТСМ 50М, W100=1,426, -50 … +200°С
  9. ТСМ 100М, W100=1,426, -50 … +200°С
  10. ТСМ гр.23, -50 … +180°С
  11. ТСП 50П, W100=1,391, -50 … +650°С
  12. ТСП 100П, W100=1,391, -50 … +650°С
  13. ТСП гр.21, -50 … +650°С
  14. Термопара ТХА, 0°…+1300°С
  15. Термопара ТХК, 0°…+800°С
  16. Термопара ТЖК (J), 0°...+1100°С
  17. Термопара ТХКн (E), 0°...+850°С
  18. Термопара ТПП10 (S), 0°...+1600°С
  19. Термопара ТПР (B), 0°...+1800°С
  20. Термопара ТВР-1 (А-1), 0°...+2500°С
C - код выходного аналогового сигнала:

1 - 0-5 мА
2 - 0-20 мА
3 - 4-20 мА
4 - 0-10В

D - тип выходных дискретных сигналов:

Т - транзисторные выходы
Р - релейные выходы
К – твердотельные реле
КР – твердотельные реле (DO1, DO2) и релейные выходы (DO3, DO4)

U - напряжение питания:

220 - 220В переменного тока
24 - 24В постоянного тока

L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):

UA - украинское
EN - английское
