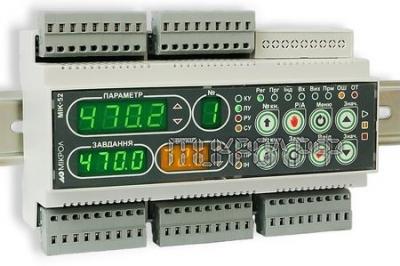

Микропроцессорный контроллер МИК-52Н
 Мик 52Н так же имеющий название микропроцессорный контроллер предназначен для
построения и контроля систем автоматизации процессов на производстве. Несет
собой важнейшую функцию, которая называется построение управляющих и
информационных систем, различных по уровню сложности. Такие контроллеры могут
контролировать непрерывные технологические процессы на предприятиях различных
отраслей, а именно энергетической, химической, пищевой, машиностроительной и т.
д. Мик 52Н имеет особенность, которая предназначена только данному аппарату, он
может совершать контроль над системами технологических защит и блокировка того
или иного оборудования при аварийных ситуациях. Аппарат Мик 52Н может так же
работать удаленно, что и присваивает ему особое преимущество. Наиболее важные
функции самого аппарата заключаются в следующем: аппарат имеет встроенные
средства самодиагностики, он самостоятельно может продиагностировать любую
неисправность, которая может возникнуть внутри его. Контроллеры такого типа
могут обмениваться между собой нужной для совершения процессов информацией, а
так же может совершаться обмен данными с компьютером. После завершения данного
обмена информацией значительно снижается информационная нагрузка на сеть.
Что нужно, чтобы запрограммировать данный контроллер, все достаточно легко и
просто. Необходимо с помощью клавиш интерфейса или лицевой панели,
запрограммировать аппарат так, чтобы он работал по всем вам нужным функциям. Все
это делается с помощью специального языка программирования, который так же
называется языком функциональных блоковых диаграмм на английском этот язык
звучит следующим образом: Function Block Diagram.
Контроллер Мик 52Н с помощью математической обработки данных может
автоматически регулировать управление системой. В самом Мик 52Н имеются блоки
функциональные ввода-вывода, логические функциональные блоки, функциональные
блоки управления, функциональные блоки управления и т. д. Не мало важно знать и
учитывать такие детали как характеристики входных сигналов и характеристики
выходных сигналов. Их числа могут очень сильно влиять на работу данного
аппарата.
- Компактный малоканальный многофункциональный высокопроизводительный
микропроцессорный контроллер
- Автоматическое регулирование и логическое управление технологическими
процессами
- Контроллер микропроцессорный МИК-52Н по функциональному назначению и
возможностям представляет собой прибор аналогичный МИК-52
Область применения:
- Построение управляющих и информационных систем автоматизации
технологических процессов малого и среднего (по числу входов-выходов) уровня
сложности, а также построения отдельных локальных и распределенных подсистем
сложных АСУТП
- АСУ ТП малой и средней сложности предприятий с непрерывными и
дискретными технологическими процессами различных отраслей (энергетические,
химические, машиностроительные, сельскохозяйственные, пищевые производства,
предприятия коммунального хозяйства т.п.)
- Системы технологических защит и блокировка аварийных и нештатных
ситуаций, сигнализация нарушений технологического процесса, регистрацию
событий, архивирование данных
- Территориально распределенные, удаленные и локальные системы управления
Функциональные возможности
Встроенные средства самодиагностики: сигнализация и идентификация
неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ,
нарушении обмена по сети и т.п.
В контроллерах МИК-52Н имеется развитая система межконтроллерного обмена, с
помощью которой контроллеры могут объединяться в локальную или
распределенную управляющую сеть. В сети контроллеры могут обмениваться
информацией, как с компьютером, так и между собой. Данная функция
обеспечивает возможность организации распределенной обработки данных, а
также увеличения числа каналов ввода-вывода. При использовании функции
межконтроллерного обмена значительно снижается информационная нагрузка на
сеть.
Технические характеристики
- Объем памяти: ПЗУ - 256 кбайт, ОЗУ - 8 кбайт
- Текущее время (таймеры, программные задатчики и т.д.), постоянные
времени, интервалы от 0 до 9999 с, от 0 до 9999 ч, таймер реального
времени с батареей резервного питания
- Время цикла, не более - 0.1с
- Количество алгоблоков - до 99
- Погрешности преобразования: АЦП: ±0.2%; ЦАП: ±0.2%
- Трехуровневая (по входу, выходу и питанию) гальваническая изоляция
- Сохранение информации при отключении питания
- Время сохранения информации при отключении питания - 10 лет
- Канал интерфейсной связи RS-485 (2/4 проводной)
- Скорость обмена устанавливается пользователем - от 2400 до 921600
бит/с
- Температура окружающей среды: от -40°С до +70°С
- Напряжение питания: от сети переменного тока ~110..242В, (50±1)Гц
или от сети постоянного тока =(24±4)В
- Потребляемая мощность от сети переменного тока, не более: 7 ВА
- Ток потребления по постоянному току, не более: 300 мА
- Габаритные размеры (ВхШхГ): 110х160х58 мм
- Конструктивное исполнение: настенное и DIN-реечное, IP30
- Масса блока: не более 0,5 кг
Программирование контроллера
Выполняется с помощью клавиш передней панели или по интерфейсу с помощью
специального программного обеспечения - визуального редактора FBD-программ
АЛЬФА. В качестве языка программирования в системе реализован язык
функциональных блоковых диаграмм Function Block Diagram (FBD),
предоставляющий пользователю механизм объектного визуального
программирования. Система программирования реализована в соответствии с
требованиями стандарта Международной Электротехнической Комиссии (МЭК) IEC
1131-3.
Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему
логического контроля состояния программы, возможности документирования
программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
- Контроллер МИК-52Н содержит библиотеку функциональных блоков,
достаточную для того, чтобы решать сравнительно сложные задачи
автоматического регулирования и логико-программного управления.
- Библиотека функциональных блоков условно разделена на разделы :
- Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый
ввод-вывод, дискретный ввод-вывод, импульсный ввод
- Математические функциональные блоки: умножение, суммирование с
масштабированием, деление, корень квадратный, абсолютное
значение,интегрирование, дифференцирование с задержкой
- Логические функциональные блоки: логическое И, многовходовое И,
логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер,
регистр, выделение фронта
- Функциональные блоки управления программой: минимум, максимум,
скользящее средние, задержка, экстремум, ограничение, ограничение скорости,
переключатель по номеру, компаратор, таймер, счетчик, мультивибратор,
одновибратор, импульсатор
- Функциональные блоки управления технологическим процессом: фильтр,
масштабирование, кусочно-линейная функция, уставка аналоговая, уставка
времени, программный задатчик,таймер сигнализатор реального времени,
линейное изменение параметра, регулятор аналоговый, регулятор каскадный,
регулятор импульсный, пользовательская панель
- Функциональные блоки дельта-регуляторов: регуляторы аналоговые и
импульсные с расширенными функциями, дельта-регулятор
- Функциональные блоки вычисления: влажность, экспонента, натуральный
логарифм, десятичный логарифм
- Функциональные блоки управления состоянием: если, тогда, состояние,
уставка дискретная, выбор из множества, выбор на выполнение определенной
части функциональных блоков, детектор включения питания или запуска
программы пользователя
Количество входов-выходов контроллера
В базовой модели:
- Аналоговые входа - 8 унифицированных
- Аналоговые выхода -1
- Дискретные входа -3 (1 импульсный вход из числа дискретных входов)
- Дискретные выхода -5
Модели и коды модулей расширения (УСО):
- МР-51-11: 16 дискретных входов, 1 аналоговый выход
- МР-51-13: 8 дискретных входов, 8 дискретных выходов, 1 аналоговый выход
- МР-51-15: 16 дискретных выходов, 1 аналоговый выход
- МР-51-16: 16 дискретных входов, 3 аналоговых выходы
- МР-51-17: 8 дискретных входов, 8 дискретных выходов, 3 аналоговых выходы
- МР-51-18: 16 дискретных выходов, 3 аналоговых выходы
Для контроллера МИК-52Н предусмотрена установка только одного модуля
расширения.
Характеристики входных сигналов
- Унифицированные аналоговые сигналы постоянного тока 0-5мА, 0-20мА,
4-20мА; 0-10В по ГОСТ26.011-80
- Дискретные и импульсные сигналы: 24В постоянного тока, лог."1"
напряжением от 19 до 32 В; лог."0" напряжением от 0 до 7 В. Групповая
развязка
- Максимальная частота следования импульсов 2кГц для импульсного входа
Характеристики выходных сигналов
- Унифицированный аналоговый сигнал постоянного тока 0-5мА, 0-20мА,
4-20мА; 0-10В по ГОСТ26.011-80
- Дискретные и импульсные сигналы:
- реле 250В переменного или 30В постоянного напряжения, 5А;
- транзистор ОК 40В, 100мА (в зависимости от заказа).
- Групповая развязка.
|
