NORDIS Электромагнитный расходомер / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
NORDIS

Тип:
Электромагнитный расходомер

ТУ:


Краткое тех. описание:
Предназначен для работы в тяжелых условиях для измерения различных электропроводных жидкостей, в том числе агрессивных

Цена NORDIS:
Уточняйте по телефону или через обратную связь.

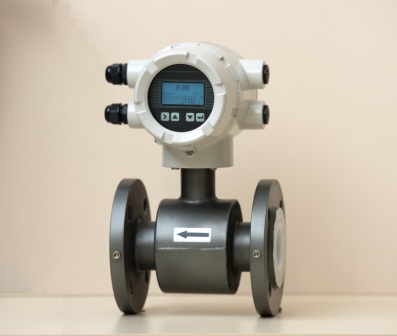

Электромагнитный расходомер NORDIS

Для промышленного применения в различных условиях эксплуатации и климатических зонах.

Предназначен для работы в тяжелых условиях для измерения различных электропроводных жидкостей, в том числе агрессивных.

NORDIS

  • работа с различными жидкостями, в том числе и с агрессивными средами (кислоты, щелочи и тп.)
  • возможность применения расходомера во взрывоопасных зонах группы llC
  • работа расходомера в затопленном состоянии глубиной до 3-х метров для исполнения защиты корпуса IP68
  • широкий выбор материала электродов (316L, хастелой (C, B), Ti, Ta, Pt)
  • исполнения расходомеров с футеровкой из различных материалов, стойких к агрессивным жидкостям и способных выдерживать температуру до 250С°
  • измерение потока в прямом и обратном направлении, определение заполнения трубопровода, оповещение о нештатных ситуациях
  • вывод информации: импульсный выход,токовый выход 4-20мА, RS485 ModBus RTU; на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч), скорость потока (м/с).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры NORDIS
Температурный диапазон окружающей среды -10...+60
Температурный диапазон измеряемой среды С 0.... +120(до +250 по заказу)
Тип присоединения фланцевое
Средняя относительная погрешность измерения расхода 0,5
Длина прямолинейных участков 5Dу до места установки и 3Dу после
Степень защиты электронного блока IP 65 (IP 67, IP 68 по заказу)
Питание электронного блока (через блок питания) 220 В, 50 Гц, 24В
Габаритные размеры электронного блока,мм 190х145х200
Средний срок службы, лет 12
Гарантийный срок, месяцы 18
Межповерочный интервал, лет 4

КОМЛЕКТАЦИЯ:

  • первичный преобразователь с вычислителем;
  • ответные фланцы с крепежом (по заказу).

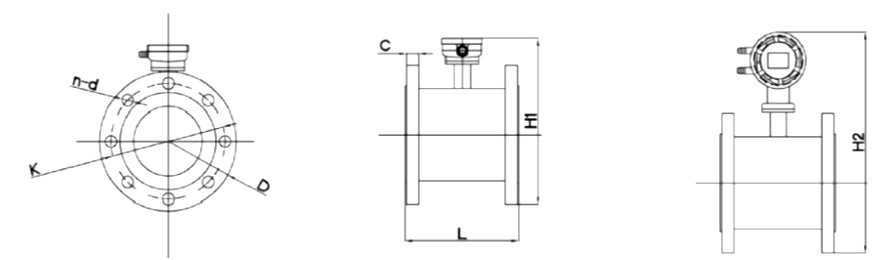

ГАБАРИТНЫЕ РАЗМЕРЫ NORDIS:

Исполнение расходомера

Условный проход, Ду

Давление в трубопроводе, МПа

Габаритные и установочные размеры

D, мм

L, мм

H1, мм

H2, мм

K, мм

d, мм

n, мм

C, мм

Nordis-015

15

4

95

150

180

280

60

14

4

14

Nordis-020

20

4

105

150

190

290

75

14

4

16

Nordis-025

25

4

115

150

200

300

85

14

4

16

Nordis-032

32

4

140

200

215

315

100

18

4

18

Nordis-040

40

4

150

200

225

325

110

18

4

18

Nordis-050

50

4

165

200

240

340

125

18

4

20

Nordis-065

65

1.6

185

200

255

355

145

18

4

20

Nordis-080

80

1.6

200

200

265

365

160

18

8

20

Nordis-100

100

1.6

220

250

285

385

180

18

8

22

Nordis-150

150

1.6

285

250

340

440

240

22

8

24

Nordis-200

200

1.0

340

300

395

495

295

22

8

24

Nordis-250

250

1.0

395

300

450

550

350

22

12

26

Nordis-300

300

1.0

445

400

500

600

400

22

12

26

Nordis-350

350

1.0

505

400

555

655

460

22

16

30

Nordis-400

400

1.0

565

450

615

715

515

26

16

32

Nordis-500

500

1.0

615

500

715

815

620

26

20

38

Nordis-600

600

1.0

670

600

820

920

725

30

20

42

Nordis-700

700

0.6

780

700

910

1010

810

26

24

40

Nordis-800

800

0.6

860

800

1020

1120

920

30

24

44
