Носимое устройство для тестирования и измерения параметров
локомотивных и стационарных радиостанций МВ и ГМВ диапазона на месте их
установки СТОР-Н
А174.442291.001 ТУ
СТОР-Н является интегрированным измерительным комплексом, предназначенным для
проведения плановых регламентных работ и оперативного обнаружения
неисправностей для всех типов локомотивных и стационарных радиостанций МВ и ГМВ
диапазона, эксплуатируемых на сети железных дорог России.
СТОР-Н предоставляет обслуживающему персоналу следующие возможности:
- На месте установки локомотивной или стационарной радиостанции провести
измерения её основных параметров в МВ или ГМВ диапазонах:
- выходную мощность передатчика;
- девиацию частоты передатчика при посылке тонального вызова;
- девиацию частоты передатчика от микрофонной трубки;
- КСВ антенно-фидерного устройства;
- чувствительность приемника,
- для локомотивных радиостанций - произвести кодовый обмен по ВЧ с
тестируемой радиостанцией в протоколе ТЕСТ3, с получением от нее результата
самотестирования и занесением полученных результатов в свою энергонезависимую
память;
- перегрузка полученных результатов тестирования и измерений в виде готовой
базы данных в память персонального компьютера с автоматической подстановкой даты
и времени проверки, заводского номера радиостанции и фамилии механика.
Применение СТОР-Н избавляет обслуживающий персонал от необходимости
периодического демонтажа радиостанции с подвижного состава для проведения
регламентных работ в стационарных условиях. Процедура диагностики проводится на
месте установки радиостанции и занимает по времени не более 10 минут. Незаменим
при необходимости оперативного обнаружения неисправности радиостанции.
СТОР-Н А174.442291.001 ТУ полностью выполняет функции стационарной системы
СТОР-1М, с его применением отпадает необходимость в частых перегонах ССПС на КП
для диагностики радиостанции с помощью СТОР-1М, что в свою очередь даёт
существенную экономию ГСМ и ресурса ССПС.

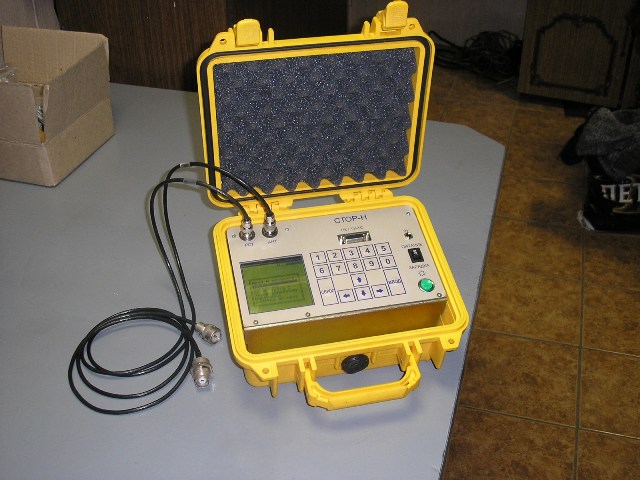

СТОР-Н размещен в удобном для переноски ударопрочном герметичном
пластиковом кейсе с габаритами 270х246х124 мм. Вес – 3,9 кг. Питание – от
встроенной аккумуляторной батареи, обеспечивающей не менее 16 часов непрерывной
работы. Гарантированно работает при температурах от минус 25 до плюс 55оС.
Сертификат №РОСС RU.АЯ60.Н82488 от 16.01.2008 г.
|
