Регистратор переговоров локомотивный универсальный РПЛ-У
Локомотивный регистратор РПЛ-У предназначен для записи
ведущихся по радиоканалу переговоров и переговоров поездной бригады в кабине
локомотива с целью последующего контроля за соблюдением регламента переговоров.
Конструкция и функции регистратора РПЛ-У разработаны в соответствии с
утверждённым в ОАО «РЖД» техническим заданием с учётом многолетнего опыта
эксплуатации аналогичных приборов на Российских железных дорогах.
К регистратору возможно одновременное подключение:
- выносного динамического микрофона для записи переговоров поездной бригады;
- любой локомотивной радиостанции для записи переговоров по радиоканалу;
- устройство безопасности КЛУБ-У или БЛОК для записи состояния светофора и
параметров ведения состава в реальном масштабе времени.
- аппаратуры АЛСН для записи состояния светофора.
- бортовой сети напряжением от 50 до 110 В постоянного тока.
Возможно любое сочетание внешних подключений.
Для подключения к радиостанции РВ-1.1М требуется дополнительный блок
адаптера.
При подключении к радиостанциям РВ-1.1М и РВС-1 регистрируются не только сами
переговоры по радиоканалу, но и диапазон и время приёма вызова, номер группы
частот и канала в МВ диапазоне, номер канала в ГМВ диапазоне, факт и время
перехода с канала на канал.
При пропадании бортовой сети регистратор автоматически переходит на питание
от радиостанции, поэтому подключении к бортовой сети является желательным, но не
обязательным. Например, на скоростных поездах «Сапсан» регистратор РПЛ-У
подключен только одним кабелем к радиостанции. На пассажирском электровозе ЭП-1
регистратор подключен ко всем устройствам.
Динамический микрофон специальной конструкции обеспечивает подавление до 10Дб
внешних акустических шумов в кабине локомотива. Встроенный в микрофон индикатор
информирует поездную бригаду о включении режима записи.
Коструктивно регистратор и микрофон выполнены в металлическом
вандалоустойчивом корпусе из 2-мм. легированной стали. Отсутствуют внешние,
общедоступные разъёмы, вся подводка кабелей осуществляется из-под обшивки.
Тестирование регистратора и считывание записей осуществляется по
беспроводной технологии любым переносным компьютером. Предусмотрено дублирование
всех записей на SD-карту, находящуюся внутри блока регистратора, которую при
необходимости можно извлечь с нарушением пломбы. Всё необходимое ПО для
компьютера поставляется вместе с регистратором.
Функции
Регистратор фиксирует в своей
энергонезависимой памяти следующее:
- речевую информацию ведущихся по радиоканалу сеансов связи в любом из
диапазонов в течение последних 75 часов «чистого» времени, с регистрацией
даты и времени начала сеанса связи..
- факт, время и дату приема вызова по любому из диапазонов;
- факт, время и дату включения и выключения пульта управления, а также
питания радиостанции;
- факт, время и дату смены каналов и групп частот(для радиостанций РВ-1.1М и
РВС-1);
- состояние светофора при каждом сеансе связи (при подключении к КЛУБ-У,
БЛОК или АЛСН);
- речевую информацию переговоров машиниста и помощника в кабине локомотива
при свечении белого, красно-желтого и красного сигналов светофора и переговоров
в течение первых 10 секунд при переходе сигналов с белого на зеленый и с
зеленого на желтый.
- в течение 120 секунд перед отправлением поезда (запись регламента
переговоров во время «Минуты готовности»);
- в первые 120 секунд при начале движения локомотива;
- в первые 120 секунд по любой смене сигналов светофора, как во время
движения локомотива, так и во время стоянки;
- постоянно во время движения локомотива по
белому, красно-желтому и красному сигналам локомотивного светофора, или
отсутствии сигналов. Для маневровых локомотивов запись ведется в постоянном
режиме независимо от скорости движения;
- при падении давления в тормозной магистрали, в уравнительном
резервуаре, или повышении давления в тормозных цилиндрах на величину 0,2 и более
Атм; запись начинается за 120 секунд до наступления указанных
признаков, продолжительность – до восстановления номинального давления в
тормозной магистрали и до падения давления в ТЦ до 0 Атм при ненулевой скорости.
Запись переговоров локомотивной бригады выполняется
с привязкой к идентификационной информации и сообщениям о событиях и параметрах,
поступающих от КЛУБ-У или БЛОК:
- показания локомотивных светофоров;
- фактическая скорость локомотива;
- допустимая скорость локомотива (скорость, при превышении которой
применяется экстренное торможение);
- дата (день, месяц, год) и время (чч.мм.сс);
- давление в тормозной магистрали, в уравнительном резервуаре,
тормозных цилиндрах локомотива;
- координаты местоположения.
Состав и конструкция.
В состав регистратора входят:

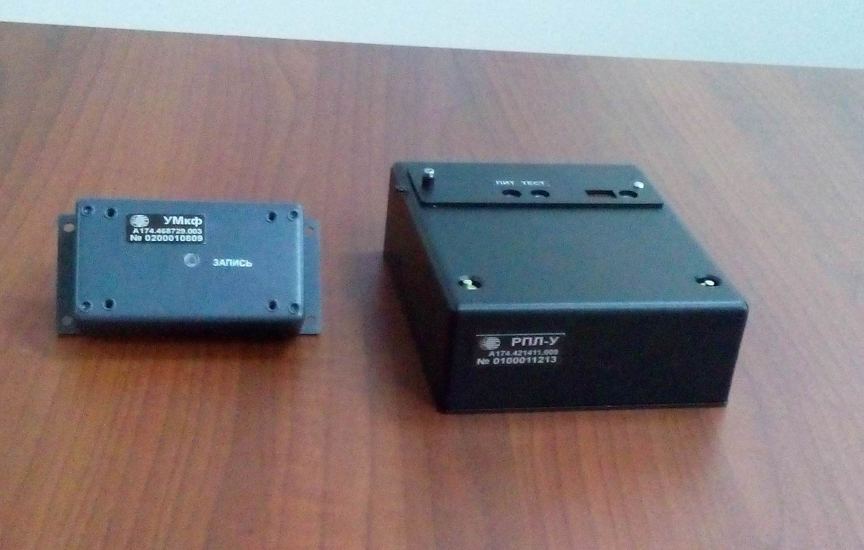

- блок регистрирующий. Габариты 160 х 140 х 50 мм.
- выносной динамический микрофон; Габариты 100 х 60 х 28 мм.
- адаптер для подключения к радиостанции РВ-1.1М. (по отдельному
заказу).
- компакт – диск с ПО;
- комплект кабелей (в зависимости от проекта оборудования).
|
