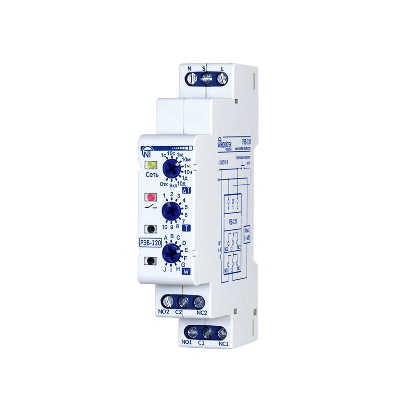

Реле времени РЭВ-120

Данный прибор предназначен для включения-отключения нагрузки через заданные пользователем интервалы времени.

Страна-производитель товара: Россия

Дополнительные характеристики:

• Индикация: светодиоды
• Ток коммутации: 6 А
• К-во программ: 10
• Управление: Потенциометр
• Интервал времени: от 0,1 с до 10 дней
• Управляющий контакт: Да
• Габаритные размеры, H x B x L, мм 90 x 65 x 18
• Масса, кг, не более 0,150

Описание

Реле времени РЭВ-120 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

Прибор монтируется на стандартную дин рейку и занимает всего один модуль в щите. Прибор имеет два выходных канала с нормально открытыми и нормально закрытыми контактами. Так же на лицевой части прибора находятся: регулятор установки временного интервала «∆T», регулятор установки времени «Т», регулятор установки режима работы «W». В РЭВ-120 предусмотрено десять режимов работы:

— задержка на включение;

— выдержка времени при подаче питания;

— периодический с задержкой при включении;

— периодический с выдержкой времени при включении;

— задержка на отключение (при размыкании управляющего контакта);

— импульсный 1 (при замыкании управляющего контакта);

— импульсный 2 (при размыкании управляющего контакта);

— задержка включения-выключения (по управляющему контакту);

— шаг реле нагрузки (при каждом замыкании управляющего контакта);

— генератор импульса 0,5 с.

Таблица режимов и временных интервалов находится в паспорте устройства.

До подключения изделия его необходимо настроить.

Настройка изделия выполняется в следующем порядке: первым делом нужно установить режим

работы (следует перевести регулятор установки режима в крайнее левое положение, независимо от того в каком положении стоит регулятор, после чего по часовой стрелке установить необходимый режим), затем необходимо установить временной интервал регулятором «∆T», далее необходимо регулятором «Т» установить время.

Следует отметить, что при изменении режима работы или временных интервалов изделия при поданном напряжении питания, необходимо учитывать, что изменения вступят в силу только после отключения (на время не менее 1 с) и повторного включения питания изделия.
