УБЗ-304 Универсальный блок защиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
УБЗ-304

Тип:
Универсальный блок защиты

ТУ:


Краткое тех. описание:
Предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А

Цена УБЗ-304:
Уточняйте по телефону или через обратную связь.

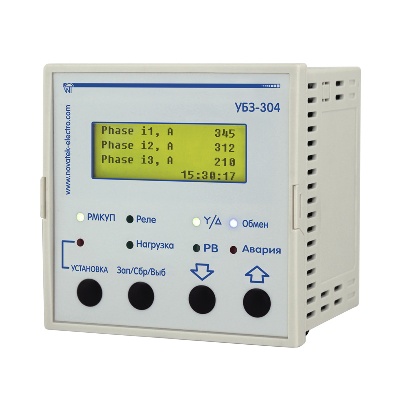

 Универсальный блок защиты УБЗ-304

УБЗ-304 предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Страна-производитель товара: Россия

Дополнительные характеристики:

  • Ном. ток двигателя: от 5-630 А
  • Встроенные трансформаторы тока: Нет
  • Подключение внешних трансф. тока: Да
  • Индикация: ЖК дисплей
  • Режим-звезда/треугольник - Да
  • Тепловая защита: Да
  • К-во защит: 10
  • Протокол: Modbus RTU
  • Программа ПК: Да
  • Счетчик электроэнергии: Да
  • Счетчик мото часов: Да
  • Исполнение: Щитовое
  • Габаритные размеры H*B*L, мм 91*157*58
  • Масса, не более, кг 0,34
Гарантия: 10 лет

Описание

УБЗ-304 предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

УБЗ-304 может работать в сетях как с изолированной, так и глухозаземленной нейтралью.

Исполнение прибора – щитовое.

УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

УБЗ-304 обеспечивает защиту электродвигателей при:

— некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);

— механических перегрузках (симметричный перегруз по фазным/линейным токам);

— превышении порога током обратной последовательности;

— несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);

— исчезновении момента на валу электродвигателя («сухой ход» — для насосов) – защита по минимальному пусковому и/или рабочему току;

— затянутом пуске двигателя или блокировке ротора;

— недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);

— замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;

— тепловой перегрузке двигателя;

— перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
