Взрывозащищенные антенны M-RD

Антенны взрывозащищенные, ненаправленные
Наименование при заказе-M-RD-A(B, C).
Производятся для диапазонов частот:
A. 900/1800 МГц.
В. 2,5-5 ГГц.
С. УКВ: 160МГц, 430МГц.

Класс защищенности EXdIICU/ Exd IIC Gb U.
Пыле-влаго защита-IP67.
Материал корпуса-алюминий.
Температурный диапазон-от -60 С до + 85 С
Максимально-допустимая мощность излучения-2Вт.
Коэффициент усиления-от 1 до 6 дБ.
Масса: от 350 до 750 г.
Габариты: высота-от 120 до 200 мм, максимальный диаметр-75 мм.
Диаметр "хвостовика" корпуса(*)-20-23 мм.
Посадочная резьба(*)-1" или 3/4" RC ISO 7/01, или цилиндрическая М20(25) х 1,5.
Марка и длина фидера, тип разъема для подключения к радиостанции (радиомодему,
роутеру), а также параметры, отмеченные выше знаком (*), оговариваются при заказе.


Способ установки:
  1. Ввинчивание в толстостенный взрывозащищенный корпус (например, типаCCFE,
ЩОРВ и т.п)-рис. 1.
  2. Установка на кронштейн через взрывозащищенную клемную коробку, например,
типа ККВА(S)-рис 2.

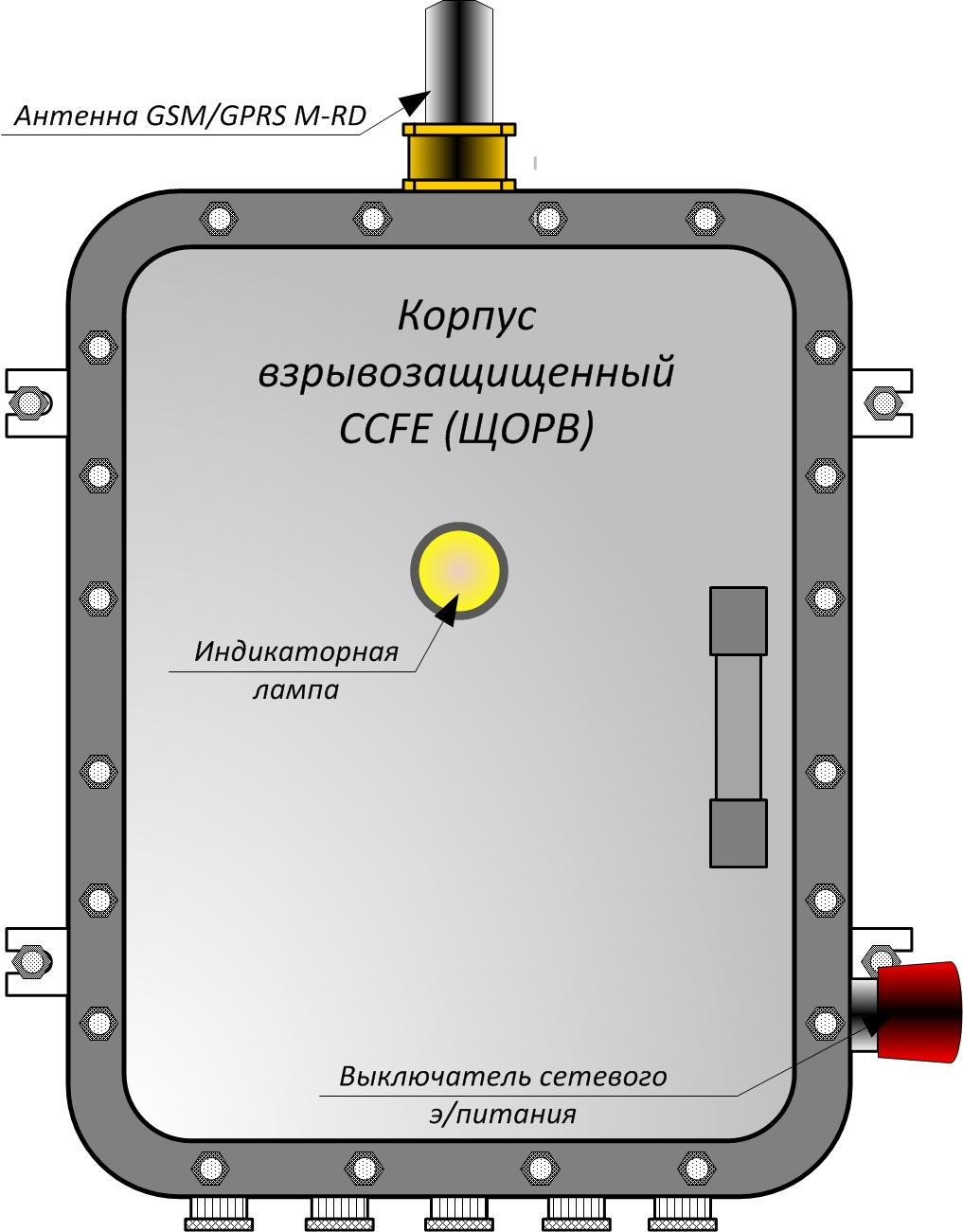

Рис 1

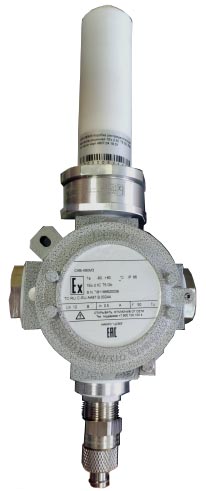

Рис 2
