Крестовина плоская
Крестовина-это элемент системы вентиляции, который используется для того,
чтобы осуществлялась качественная вентиляция здания, т.к. воздуховоды
должны проходить в различных направлениях, обеспечивая при этом
полноценный поток свежего воздуха. Крестовина предназначена не только
для соединения различных воздуховодов между собой, но и служит
своеобразным "перекрестком" для воздушного потока, тем самым обеспечивая
его равномерное распределение.

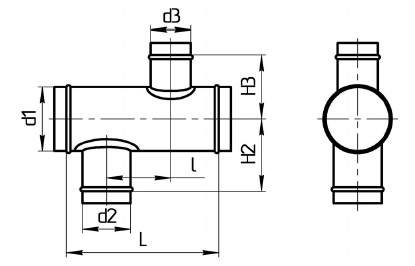

Габаритно-присоединительные размеры
Крестовина плоская
Для стандартной детали Н2 = Н3 − 0.5d1 + 50
мм
Если l > (d2 + d3) / 2 + 120 мм, то
рассмотрите возможность использования двух тройников. Возможно любое соотношение
размеров d1, d2, d3, L, l, H2, Н3 с учетом технологических ограничений.
Обязательно проконсультируйтесь при заказе.
Условное обозначение для заказа
Диаметр корневой, мм — d1
Диаметр, мм — d2
Диаметр, мм — d3
Длина детали, мм — L
Если l = 0, — не указывать
Расстояние между врезками, мм — l
Угол между врезками от d3 к d2, ° — α
Крестовина объемная
Для стандартной детали Н2 = Н3 − 0.5d1 + 50
мм
Если l > (d2 + d3) / 2 + 120 мм, то
рассмотрите возможность использования двух тройников. Возможно любое соотношение
размеров d1, d2, d3, L, l, H2, Н3 с учетом технологических ограничений.
Обязательно проконсультируйтесь при заказе.
Условное обозначение для заказа
Диаметр корневой, мм — d1
Диаметр, мм — d2
Диаметр, мм — d3
Длина детали, мм — L
Если l = 0, — не указывать
Расстояние между врезками, мм — l
Угол между врезками от d3 к d2, ° — α
|
