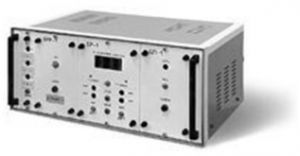

Блок обработки данных VEGA-03
Назначение: блок обработки данных (далее БОД) VEGA-03 применяется с
целью вычисления параметров объема и расхода жидкости на узлах учета нефти. БОД
VEGA-03 согласно ГОСТ Р 51330 .4-9 9может устанавливаться вне взрывоопасных зон
(маркировка взрывозащиты 1 ExibIIAT4).
БОД VEGA-03 позволяет:
• преобразовывать частотный электрический сигнал с учетом токового сигнала в
единицы объема и вычисления расхода по результатам предварительной градуировки;
• осуществлять прием входного токового сигнала влияющей величины 4 … 20 мА от
средств измерений (например, датчика давления, датчика температуры и т.д.) по
каналам измерения объема;
• производить накопление и прекращение накопления информации по
дистанционному сигналу пуска «СТАРТ» и останова «СТОП», а также выполнять сброс
накопленного значения;
• делать ввод с панели управления прибора и хранение таблиц коэффициентов
преобразования вэнергонезависимой памяти блока;
• осуществлять выдачу звукового сигнала при выходе значений входных частотных
и токовых сигналов за пределы градуировочных таблиц;
• осуществлять выдачу токового сигнала 4 … 20 мА соответствующего значению
расхода, с линейным преобразованием.
Описание: БОД VEGA-03 поставляется вместе с турбинными счетчиками типа
НОРД-М, МИГ и другими, где имеются магнитоиндукционные датчики НОРД-И2У-02 или
НОРД-И2У-04. Параметры преобразований вводятся потребителем и хранятся в памяти
блока.
Конструкция БОД включает в себя: плату микропроцессорного вычислителя; плату
табло отображения и управления.

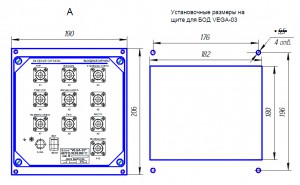

Установочные размеры на щите для БОД VEGA-03:
Технические характеристики БОД VEGA-03:
Предел относительной погрешности преобразования входных частотных
сигналов в диапазоне от 16 до 5000 Гц и входных токовых сигналов в
диапазоне
от 4 до 20 мА в показания в единицах объема, расхода и в выходные
сигналы, %,
не более |
± 0,01 |
| Количество точек градуировки по параметру частоты: |
| расход, точек |
7 |
| Количество градуировочных таблиц по параметру влияющей величины |
|
| расход |
4 |
| Параметры цепей дистанционных сигналов пуска и останова
накопления информации: |
| входное сопротивление, кОм |
10 |
| входная емкость, пФ, не более |
50 |
| длительность, мкс |
10 |
| амплитуда входного импульса — от 3 до 15 В, активный уровень |
низкий |
| Параметры входных сигналов от ТПР: |
| код единичный |
по ГОСТ 26.014-81 |
| уровень логической «1», В |
12 ± 2,4 |
| уровень логического «0», В, не более |
0,6 |
| длительность, не менее — 100 мкс, активный уровень, |
логическая «1» |
| Параметры выходных сигналов объема жидкости в систему
телеметрии: |
| с электрическим носителем: |
| код единичный |
по ГОСТ 26.014-81 |
| уровень логической «1», В |
12 ± 2,4 |
| уровень логического «0», В, не более |
0,6 |
| длительность — ( 2 . . . 999 ) мс, активный уровень |
логическая «1» |
| с носителем в виде замыкающего контакта: |
| код единичный |
по ГОСТ 26.014-81 |
| длительность, мс |
2 … 999 |
| Выходной токовый сигнал измерения текущего расхода, мА |
от 4 до 20 (на
внешней нагрузке
0… 500 Ом) |
| Параметры сигнала по выходу MODBUS соответствуют
стандарту EIA RS-485. |
| Параметры питающей сети: |
| напряжение, В |
220 |
| частота, Гц |
50 |
| Потребляемая мощность, ВА, не более |
5 |
| Длина линии связи соединяющая датчики с блоком, м, не более |
500 |
| Электрические параметры линии связи по каналу измерения
объема: |
| максимально допустимая емкость, мкФ, не более |
0,3 |
| максимально допустимая индуктивность, мГн, не более |
1 |
Вид климатического исполнения – УХЛ 4.2 для работы при температуре от …………… +5
до +40 °С.
Верхнее значение относительной влажности – 95% при ……………………………………. +30°С.
Габаритные размеры, мм, не более ………………………………………………………………. 190х206х113
Масса, кг, не более ……………………………………………………………………………………. 1,5
Средняя наработка на отказ, ч, не менее ………………………………………………………. 24000
Средний срок службы, лет, не менее …………………………………………………………….. 8
|
