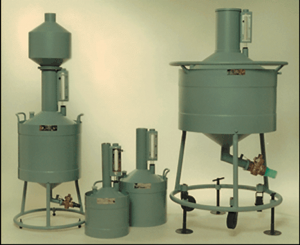

Мерники металлические
Мерник предназначен для поверки и аттестации технических мерников 2-го класса
и измерительных резервуаров (шифр 02), поверки дозаторов (шифр 01), поверки
топливораздаточных колонок (шифр 03). Мерники того же назначения,
устанавливаемые на передвижных лабораториях, имеют (шифр ОЗП), а мерники,
предназначенные для поверки счетчиков жидкости, имеют (шифр 04). Рабочая Среда —
неагрессивные жидкости с вязкостью, близкой к вязкости воды. Относительная
погрешность мерников не более ±0,1% от номинальной вместимости. ГОСТ 8.400-80
| Обозначение модели |
Номинальная вместимость не более,dm3 |
Габаритные размеры, mm,
диаметр высота |
Масса, kg, не более |
| М2р-2-01, М2р-2-01М |
2 |
160 |
375 |
2.3 |
| М2р-2-02, М2р-2-02М |
2 |
160 |
375 |
2,8 |
| М2р-2-03, М2р-2-03М |
2 |
160 |
760 |
5.0 |
| М2р-5-01,’ М2р-5-01М |
5 |
210 |
550 |
3.2 |
| М2р-5-02, М2р-5-02М |
5 |
210 |
550 |
3.8 |
| М2р-5-03, М2р-5-03М |
5 |
210 |
935 |
6,0 |
| М2р-10-01, М2р-10-01М |
10 |
370 |
650 |
8,0 |
| М2р-10-02, М2р-10-02М |
10 |
370 |
625 |
12,0 |
| М2р-10-03, М2р-10-03М |
10 |
370 |
920 |
17,0 |
| М2Р-10-03П, М2р-10-03ПМ |
10 |
370 |
850 |
13,5 |
| М2р-10-04, М2р-10-04М |
10 |
370 |
760 |
18,0 |
| М2р-10-01К, М2р-10-01КМ |
10 |
265 |
480 |
5,5 |
| М2р-10-03К, М2р-10-03КМ |
10 |
265 |
850 |
10,0 |
| М2р-10-СШ, М2р-10-СШМ |
10 |
370 |
950 |
12,5 |
| М2р-10-СШК, М2р-10-СШКМ |
10 |
265 |
1050 |
11,0 |
| М2р-20-01, М2р-20-01М |
20 |
370 |
760 |
13,5 |
| М2р-20-’02, М2р-20-02М |
20 |
370 |
730 |
16,0 |
| М2р-20-03, М2р-20-03М |
20 |
370 |
1015 |
19,0 |
| М2р-20-03П, М2р-20-03ПМ |
20 |
370 |
1055 |
15.0 |
| М2р-20-04, М2р-20-04М |
20 |
370 |
930 |
21,0 |
| М2р-20-СШ, М2р-20-СШМ |
20 |
370 |
1400 |
16.0 |
| М2р-50-01, М2р-50-01М |
50 |
600 |
112 |
35.0 |
| М2р-50-02, М2р-50-02М |
50 |
600 |
1070 |
50,0 |
| М2р-50-03, М2р-50-03М |
50 |
600 |
1300 |
60,0 |
| М2р-50-03П, М2р-50-03ПМ |
50 |
600 |
1220 |
44,0 |
| М2р-50-04, М2р-50-04М |
50 |
600 |
1420 |
62,0 |
| М2р-50-СШ, М2р-50-СШМ |
50 |
600 |
1800 |
49 |
| М2р-100-01, М2р-100-01М |
50 |
600 |
1400 |
44 |
| М2р-100-02, М2р-100-02М |
100 |
600 |
1200 |
55 |
| М2р-100-03, М2р-100-03М |
100 |
600 |
1800 |
65 |
| М2р-100-03П, М2р-100-03ПМ |
100 |
600 |
1100 |
48,0 |
| М2р-100-04, М2р-100-04М |
100 |
600 |
1600 |
68,0 |
| М2р-200-01, М2р-200-01М |
200 |
840 |
1580 |
71,0 |
| М2р-200-02, М2р-200-02М |
200 |
840 |
1580 |
80,0 |
| М2р-200-04, М2р-200-04М |
200 |
840 |
1800 |
85,0 |
| М2р-500П |
500 |
2580×1700* |
3900 |
830,0 |
| М2р-500-01, М2р-500-01М |
500 |
1200 |
1900 |
200,0 |
| М2р-500-02, М2р-500-02М |
500 |
1200 |
1800 |
220,0 |
| М2р-500-04, М2р-500-04М |
500 |
1200 |
3300 |
230,0 |
| М2р-1000-01, М2р-1000-01М |
1000 |
1200 |
2350 |
230,0 |
| М2р-1500-01, М2р-1500-01М |
1500 |
1450 |
2160 |
340,0 |
| М2р-2000-01, М2р-2000-01М |
2000 |
1450 |
2500 |
380,0 |
| М2р-2500-01, М2р-2500-01М |
2500 |
1540 |
2600 |
490,0 |
| М2р-3000-01, М2р-3000-01М |
3000 |
1540 |
2900 |
550,0 |
Примечание: 1.* Размеры следует читать: «Длина х ширина».
2. Мерники вместимостью более 100 дм допускаются к изготовлению с иной
номинальной вместимостью.
Конструкция мерников шифра СШ, СШК, СШМ, СШКМ должна предусматривать наличие
специальной (температурной) шкалы с градуировкой, учитывающей изменение объема
дозы рабочей жидкости в зависимости от температуры:
— дизельного топлива «ДТ» с левой стороны от водоуказательного окна шкалы
— бензина «Б» с правой стороны от водоуказательного окна шкалы.
Диапазон температурных шкал «ДТ» и «Б» от 253 до 303 К (От минус 20 до плюс
30° С), с отметками числовых значений 253 К (минус 20° С), 263 К (минус 10° С),
273 К (0° С), 283 К (10° С), 293 К (20° С), 303 К (30° С) и ценой деления 1° С.
|
