Описание
Технические данные

Наименование:
ФС-III

Тип:
Фильтр сетчатый

ТУ:
ТУ 3689-005-01719561-2016

Краткое тех. описание:
Предназначен для установки как в горизонтальном трубопроводе, так и в вертикальном

Цена ФС-III:
Уточняйте по телефону или через обратную связь.

Фильтр сетчатый ФС-III

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-III устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.

Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа III выполнен с приварными встык фланцами. Его конструкция соответствует сетчатому фильтру ФС- VI, с разницей, что ФС-VI выпускается с фланцами плоскими приварными.

Фильтр ФС-III (а также ФС-VI) предназначен для установки как в горизонтальном трубопроводе, так и в вертикальном.

Фильтр временный сетчатый ФС-III имеет материальное исполнение Д08, Е01. Для фильтра ФС-VI предусмотрено материальное исполнение А08, Д12, Е01, Е03.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

Сталь 20,
Сталь 09Г2С
Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица А.3 – Габаритные размеры и параметры ФС-III

DN	PN, МПа	D, мм	D1, мм	H, мм	H1, мм	H2, мм	A, мм	Тонкость фильтрации, мкм	Масса, кг, не менее
25	2,5	32	108	300	280	80	320	80-5000	17,97
32		38							19,79
40		45	108	300	280	80	320		19,9
50		57							20
80		89	219	392	370	120	420		55,9
100		108							62,68
150		159	325	507	480	190	520		130,5
200		219							134,45
250		273	426	587	550	210	620		255,07
25	4,0	32	108	312	290	120	300		20,9
32		38							20,95
40		45	108	330	300	120	300		21,33
50		57							21,5
80		89	219	420	380	140	420		77,9
100		108							74,6
150		159	325	560	520	190	520		180,0
200		219							179,9
250		273	426	640	590	210	620		345,8
25	6,3	32	108	328	300	120	300		28,35
32		38							28,4
40		45	108	358	320	120	300		29,2
50		57							30,33
80		89	219	440	400	130	420		106,7
100		108							107,
150		159	325	590	540	210	520		224,5
200		219							238,3
250		273	426	670	610	210	620		449,5

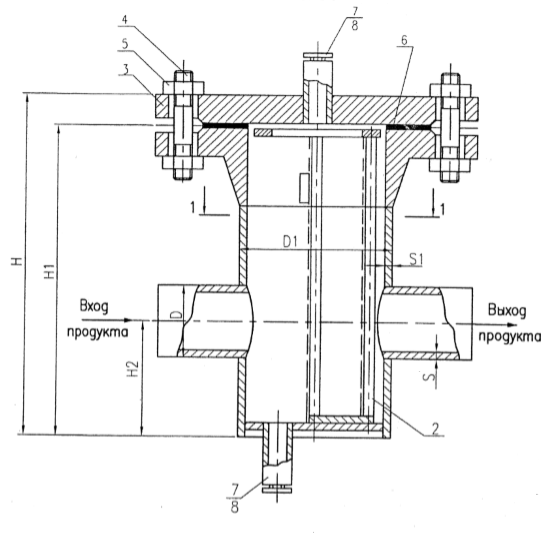

Схема к таблице 1.
