Фильтр сетчатый ФС-VI

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-VI устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.

Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа VI выполнен с плоскими приварными фланцами. Его конструкция соответствует сетчатому фильтру ФС- III, с разницей, что ФС-III выпускается с фланцами приварными встык.

Фильтр ФС-VI (а также ФС-III) предназначен для установки как в горизонтальном трубопроводе, так и в вертикальном.

Фильтр временный сетчатый ФС-VI имеет материальное исполнение А08, Д12, Е01, Е03. Для фильтра ФС-VI предусмотрено материальное исполнение Д08, Е01.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

• Сталь 20,
• Сталь 09Г2С
• Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица 1. Размеры в мм для фильтров ФС-VI для условного диаметра 25-250 (давление 1,0)

Размеры, ммОбозначение фильтраDD1HH1H2SS1MAМасса, кгФС-VI-25-1,03210829427880242132015,25ФС-VI-32-1,0

3815,3ФС-VI-40-1,04510829427880342132015,9ФС-VI-50-1,0

5716,0ФС-VI-80-1,0892193843681203,564842043,52ФС-VI-100-1,0

108444,32ФС-VI-150-1,01593254984781904,587652063,1ФС-VI-200-1,0

2198148,95ФС-VI-250-1,0

27342657254821010109762029,22

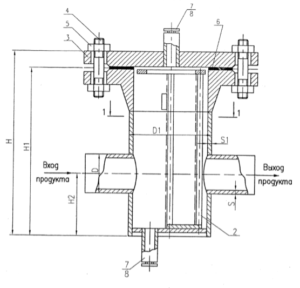

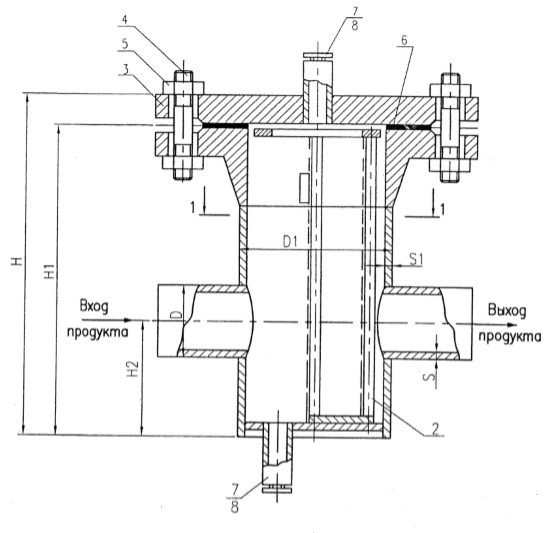

Схема к таблице 1.
