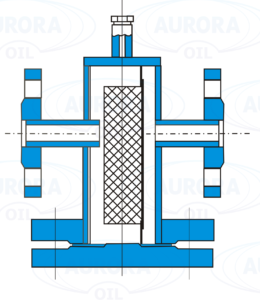

Фильтр сетчатый ФС-VIII
ТУ 3689-005-01719561-2016
Фильтр сетчатый прямоточный ФС-VIII используется для очистки
газообразной или жидкой среды от инородных частиц более 0,2 мм в насосах,
клапанах, компрессорах. Частицы примесей скапливаются на сетке фильтрующего
элемента, накопившийся осадок удаляется через крышку фильтра. Устанавливается на
горизонтальный всасывающий трубопровод с условным проходом от 15 до 150 мм и
рассчитан на давление 1,6 МПа.
Крышка фильтра при установке должна быть ориентирована вниз.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
Согласно потребности заказчика для производства оборудования могут быть
использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Размеры фильтра сетчатого ФС-VIII, мм
| Обозначение фильтра |
Dy |
L |
L1 |
Масса, кг |
| ФС-VIII-15-1,6 |
15 |
150 |
220 |
6,5 |
| ФС-VIII-20-1,6 |
20 |
160 |
225 |
7,0 |
| ФС-VIII-25-1,6 |
25 |
170 |
235 |
7,5 |
| ФС-VIII-32-1,6 |
32 |
200 |
253 |
12,5 |
| ФС-VIII-40-1,6 |
40 |
220 |
270 |
15 |
| ФС-VIII-50-1,6 |
50 |
220 |
284 |
16,5 |
| ФС-VIII-65-1,6 |
65 |
250 |
304 |
22,5 |
| ФС-VIII-80-1,6 |
80 |
280 |
334 |
28,5 |
| ФС-VIII-100-1,6 |
100 |
300 |
364 |
38,0 |
| ФС-VIII-150-1,6 |
150 |
400 |
414 |
59,5 |
|
