Наименование:
Фланцы

Тип:


ТУ:
ГОСТ 12820-81

Краткое тех. описание:
Применяются при невысоких и средних нагрузках и выдерживают давление до 2,5 Мпа (25 кгс/см2 )

Цена Фланцы:
Уточняйте по телефону или через обратную связь.

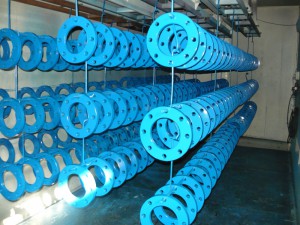

Фланцы

Назначение: фланец как монтажная единица входит в состав таких изделий как изолирующее фланцевое соединение ИФС, используется для установки отборных диафрагм и др.

Фланцы используются в таких отраслях, как:

  • нефте-газовая отрасль;
  • пищевая промышленность;
  • химическое производство;
  • фармацевтическая промышленность;
  • нефтепереработка;
  • тепло-энергетическая отрасль;
  • и других отраслях промышленности

Описание: фланцы различаются по размерам, форме поверхности, а также по способам крепления.

Основные виды фланцевых соединений:

  • фланец плоский приварной;
  • фланец воротниковый приварной встык;
  • фланец свободный на приварном кольце.

Свободные и плоские фланцы применяются при невысоких и средних нагрузках и выдерживают давление до 2,5 Мпа (25 кгс/см2 ). Воротниковые фланцы применяются при особенно высоких отметках давления — до 20,0 Мпа (200 кгс/см2).

Фланцы изготавливаются по нормативным документам:

  • плоские фланцы — ГОСТ 12820-81
  • воротниковые фланцы — ГОСТ 12821-81, также воротниковые фланцы могут изготавливаться по стандартам DIN 2633, с конструкциями и размерами по DIN 2633
  • свободные фланцы на приварном кольце — ГОСТ 12822-80

Возможна поставка фланцев по ASME B16.5, ASME B16.47, ASTM A182, MSS SP-6, MSS SP-44, DIN 2527, 2566, 2573 и др.

Кроме того производственные мощности и нормативно-техническая база позволяют производить фланцы переходные. Переходной фланец (фланец переходной) изготавливается по предварительно-согласованным рабочим чертежам, а так же по имеющимся разработкам проектных институтов и проектно-конструкторских организаций. Применение переходных фланцев, в некоторых случаях, позволяет существенно оптимизировать существующую трубопроводную систему, исключив применение габаритных переходов.

При производстве фланцев, в ГОСТе имеется 9 исполнений фланцев, а для свободного фланца исполнения могут быть только для приварного кольца. В связи с этим при заказе фланцев, кроме диаметра и давления, необходимо обязательно указать и исполнение уплотнительной поверхности.

Фланцы первого исполнения применяются на трубопроводах, транспортирующих вещества класса А и Б, с условным давлением не превышающее 63 кгс/см2.

При условном давлении свыше 25 кгс/см2 в основном используют:
- Фланец 2 исполнения с выступом, и соединяют с фланцем 3 исполнения с впадиной;
- Фланец 4 исполнения с шипом, соединяют с фланцем 5 исполнения с пазом;
- Фланец 6 исполнения под прокладку линзовую, соединяют с фланцем исполнения 6;
- Фланец 7 исполнения под прокладку овального сечения, соединяются с фланцем исполнения 7;
- Фланец 8 исполнения с шипом, соединяют с фланцем 9 исполнения с пазом. В этом случае используют фторопластовую прокладку.

Следующая отличительная характеристика фланца — это используемые, при производстве фланцев, марки сталей. Фланцы изготавливаются как из углеродистых и легированных сталей, так и из нержавеющих сталей, таких как сталь 20, 20А, 20С, 09Г2С, 09ГСФ, 13ХФА, 20ФА, 15Х5М, 15ХМ, 15ГС, 06ХН28МДТ, 12Х18Н10Т, 10Х17Н13М2Т, европейских аналогов и других марок стали.

Эксплуатационные качества фланцев:

Стальные фланцы ориентированы на применение при давлении от 6 до 200 атмосфер и подходит для использования в любых климатических зонах РФ.
В качестве материала для изготовления фланцев, как правило, используются углеродистые, легированные и нержавеющие стали ( Например: ст.20, 20А, 20С, 09Г2С, 09ГСФ, 13ХФА, 20ФА, 15Х5М, 15ХМ, 15ГС, 06ХН28МДТ, 12Х18Н10Т, 10Х17Н13М2Т, европейских аналогов и др.).

В запросе (заявке) на фланцы нужно указать исполнение, диаметр, давление, нормативный документ и марку стали (Например: Фланец 2-250-16 ГОСТ 12821-80 ст. 13ХФА, где 2 — это исполнение, 250 — диаметр, 16 — давление, ГОСТ 12821-80 — нормативный документ и 13ХФА — марка стали фланца). Также в заявке необходимо указывать количество запрашиваемых деталей и обязательно контакты для обратной связи.

Фланцы изготавливаются из стали 20, 09Г2С, 17Г1С, 20А, 20С, 20ФА, 13ХФА, 09ГСФ, 10Г2ФБЮ, 20ЮЧ, 15Х5М, 15Х5М-У, 12Х1МФ, (08)12Х18Н10Т, 10Х17Н13М2Т, 03Х17Н14М3, 06ХН28МДТ и других марок сталей.

 Также имеется возможность изготовить нестандартные фланцы по чертежам заказчика.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
