Описание
Технические данные

Наименование:
ЗД

Тип:
Затвор дисковый поворотный

ТУ:
ГОСТ 9544-2005

Краткое тех. описание:
Предназначены для использования в качестве запорной арматуры в технологических системах

Цена ЗД:
Уточняйте по телефону или через обратную связь.

Затвор дисковый поворотный ЗД

Назначение: затворы дисковые поворотные предназначены для использования в качестве запорной арматуры в технологических системах:
— холодного и горячего водоснабжения;
— цехов химводоподготовки ТЭС, ТЭЦ, ГРЭС и котельных;
— на линиях, транспортирующих агрессивные среды, нефтепродукты, а также в составе приемо-раздаточных устройств ПРУ, являющихся комплектующими изделиями для стальных вертикальных резервуаров, транспортирующих нефть и нефтепродукты.

Описание: затворы выпускаются двух модификаций: фланцевые ЗДФ и межфланцевые ЗДМ.
Затворы дисковые поворотные могут использоваться как самостоятельная запорная арматура (Ру=025; 1;1,6 МПа), так и в составе приемо-раздаточных устройств ПРУ.
В составе ПРУ затворы дисковые поворотные являются комплектующими изделиями для стальных вертикальных резервуаров и устанавливаются снаружи резервуара на приемо-раздаточный патрубок.

Общий вид затворов дисковых поворотных ЗД:

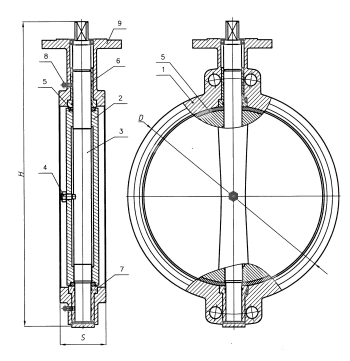

Затвор дисковый поворотный межфланцевый ЗДМ

1 – корпус, 2 – диск, 3 – вал, 4 – винт, 5 – уплотнение, 6 и 7 – втулки, 8 – масленка, 9 – монтажный фланец.

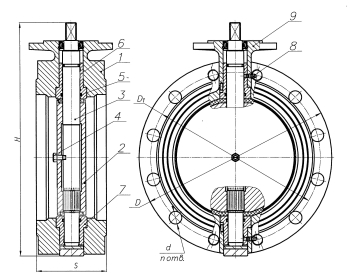

Затвор дисковый поворотный фланцевый ЗДФ

1 – корпус, 2 – диск, 3 – вал, 4 – винт, 5 – уплотнение, 6 и 7 – втулки, 8 – масленка, 9 – монтажный фланец.Класс герметичности затворов — А по ГОСТ 9544-2005.

По устойчивости к воздействию климатических факторов внешней среды затворы изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Габаритно-присоединительные размеры затворов дисковых ЗД:

Модель	Условный проход, DN	Условное давление, МПа (кгс/см2), не более	Габаритные размеры, мм, не более		Присоединительные размеры, мм			Строительная длина, мм, не более	Масса затворов (без привода), кг, не более
Модель	Условный проход, DN	Условное давление, МПа (кгс/см2), не более	высота Н	ширина D	D1	d	n	Строительная длина, мм, не более	Масса затворов (без привода), кг, не более
ЗДФ-50	50	1,6÷2,5(16÷25)	201	160	125	18	4	78	3,9
ЗДФ-80	80		208	195	160	18	8	90	5,0
ЗДФ-100	100		275	215	180	18	8	102	12
ЗДФ-150	150		350	280	240	22	8	116	34
ЗДФ-200	200		411	335	295	22	12	122	37
ЗДФ-250	250		476	405	355	26	12	130	44
ЗДФ-300	300		533	460	410	26	12	134	66
ЗДФ-350	350		590	520	470	26	16	140	117
ЗДФ-400	400		690	580	525	30	16	146	159
ЗДФ-500	500		844	710	650	33	20	186	205
ЗДФ-600	600		974	840	770	39	20	194	325
ЗДФ-700	700		1053	910	840	39	24	210	386
ЗДФ-800	800		1092	1020	950	39	24	208	460
ЗДФ-900	900		1172	1120	1050	39	28	212	550
ЗДФ-1000	1000		1172	1255	1170	45	28	220	710
ЗДФ-1200	1200		1252	1485	1390	52	32	228	920

Модель	Условный проход, DN	Условное давление, МПа (кгс/см2), не более	Габаритные размеры, мм, не более		Присоединительные размеры, мм			Строительная длина, мм, не более	Масса затворов (без привода), кг, не более
Модель	Условный проход, DN	Условное давление, МПа (кгс/см2), не более	высота Н	ширина D	D1	d	n	Строительная длина, мм, не более	Масса затворов (без привода), кг, не более
ЗДМ-50	50	1,0÷2,5(10÷25)	201	102	125	18	4	47	3,5
ЗДМ-80	80		228	133	160	18	4	50	4,5
ЗДМ-100	100		352	158	180	18	4	56	12,2
ЗДМ-150	150		352	212	240	22	4	57	20
ЗДМ-200	200		411	268	295	22	4	66	21
ЗДМ-250	250		501	320	355	26	4	71	50
ЗДМ-300	300		534	370	410	26	4	81	43
ЗДМ-350	350		605	430	470	26	4	92	61
ЗДМ-400	400		668	482	525	30	4	102	84
ЗДМ-500	500		844	585	650	33	4	127	130
ЗДМ-600	600		974	685	770	39	4	130	180
ЗДМ-700	700		1053	800	840	39	4	130	263
ЗДМ-800	800		1162	905	950	39	4	160	350
ЗДМ-900	900		1210	1005	1050	39	4	192	450
ЗДМ-1000	1000		1420	1170	1170	45	4	205	590
ЗДМ-1200	1200		1535	1330	1390	52	4	220	760

Габаритно-присоединительные размеры даны PN 1,6 МПа (16 кгс/см2).
По требованию заказчика возможно изготовление затворов дисковых ЗД с другими условными проходами.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
