НОРД-Э3М

Тип:
Блок электронный

ТУ:
ТУ 4213-003-60231190-2011

Краткое тех. описание:
Предназначен для вычисления объема и расхода жидкости или газа в составе счетчиков, имеющих выходной сигнал передающих преобразователей в виде электрических импульсов, количество которых пропорционально объему прошедшей через счетчик жидкости или газа

Цена НОРД-Э3М:
Уточняйте по телефону или через обратную связь.

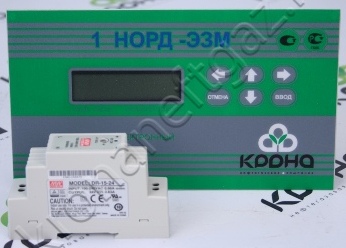

Блок электронный НОРД-Э3М

Область применения

Блок электронный НОРД-ЭЗМ предназначен для вычисления объема и расхода жидкости или газа в составе счетчиков, имеющих выходной сигнал передающих преобразователей в виде электрических импульсов, количество которых пропорционально объему прошедшей через счетчик жидкости или газа.

Эксплуатационное назначение пробоотборника — оперативный контроль качества перекачиваемой продукции в узлах учета товарной нефти.

Функциональное назначение:
-преобразование частотного электрического сигнала в единицы объема и расхода;
-выдача весомых импульсных сигналов;
-выдача токового сигнала 4...20мА, соответствующего значению расхода, с линейным преобразованием.
Параметры преобразований вводятся потребителем и хранятся в памяти блока.

Технические характеристики блока электронного НОРД-Э3М:
Наименование показателя Показатели
1. Предел относительной погрешности преобразования входного частотного сигнала в диапазоне 1 – 2500 Гц
-в показания в единицах объема, не более  0,01 %
-в показания в единицах расхода не более 0,1%.
2. Параметры питающей сети:
- род тока  постоянный
- напряжение от 9 до 24 В
- потребляемая мощность  не более 5 ВА
3. Параметры источника питания:
- род тока переменный
- напряжение 100–240В
- частота  47–63Гц
4. Параметры отсчетного устройства канала измерения объема:
- измерение объема  от 0,001 до 999999,999 м3
- цена единицы младшего разряда  0,001 м3
- количество разрядов  9
- представление числа  с фиксированной точкой
5.Параметры отсчетного устройства канала измерения расхода:
- измерение расхода  от 0,001 до 9999,999 м3
- цена единицы младшего разряда 0,001 м3
- количество разрядов  7
- представление числа  с фиксированной точкой
6.Параметры входного сигнала от ТПР:
- код единичный  по ГОСТ 26.014-81
- уровень логической «1»  (12 ± 2,4) В
- уровень логического «0» не более 0,6 В
- длительность  не менее 500 мкс
- активный уровень  логическая «1»
7.Параметры выходных сигналов объема и расхода жидкости в систему телемеханики:
7.1. Сигналы с электрическим носителем:
- код единичный по ГОСТ 26.014-81
- уровень логической «1» (12 ± 2,4) В
- уровень логического «0» не более 0,6 В
- длительность  (0,1…999,9) мс
- активный уровень  логический «0» или логическая «1»
- сопротивление нагрузки для сигнала 4…20 мА  (0…500) Ом
7.2. Сигнал с носителем в виде «сухого» контакта:
- код единичный  по ГОСТ 26.014-81
- длительность  (0,1…999,9) мс
- активный уровень  логический «0» или логическая «1»
- максимальный ток нагрузки  не более – 500 мА
- максимальное коммутируемое напряжение, не более 60 В
8. Длина линии связи, соединяющая датчик с блоком, не более 500 м.
9. Электрические параметры линии связи:
- максимально допустимая емкость  не более 0,3 мкФ
- максимально допустимая индуктивность  не более 1 мГн
10. Сопротивление изоляции цепей питания относительно клемм заземления не более 5 МОм
11. Степень защиты блока от проникновения воды, пыли и твердых тел по ГОСТ 14254-96 – IP54
12. Блок предназначен для установки вневзрывоопасной зоны
Блок электронный НОРД-ЭЗМ, имеет следующее обозначение:

«Блок электронный НОРД-ЭЗМ, ТУ 4213-003-60231190-2011», где
блок электронный НОРД-ЭЗМ — наименование блока;
ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Блок НОРД-Э3М классифицируется в соответствии с требованиями ГОСТ Р 52931-2008:
- по назначению информационной связи к изделиям, предназначенным для информационной связи с другими изделиями;
- по виду энергии носителя сигналов в канале связи — электрическим;
- по эксплуатационной законченности — изделиям третьего порядка;
- по защищенности от воздействия окружающей среды — защищенное от попадания внутрь блока пыли;
- по устойчивости к механическим воздействиям — виброустойчивым, группа исполнения L1;
- по устойчивости и прочности к воздействию температуры и влажности окружающего воздуха — группе В3
Блок установлен вне взрывоопасной зоны.

Среднее время восстановления работоспособного состояния  не более 8 ч.
Средняя наработка на отказ  не менее 25000 ч.
Средний срок службы  не менее 10 лет.
Окружающая среда:

Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69 для работы при температуре от +5 до +40ºС,
верхнее значение относительной влажности 95% при 30ºС.

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для счетчиков жидкости и электронных блоков 1НОРД-Э3М и 1ВЕГА-03 при окружающей температуре от -60 до +50 о С .

Габаритные размеры и масса составных частей блока НОРД-Э3М:
Габаритные размеры мм., не более  202*114*78 мм.
Масса кг., не более 0,8 кг.

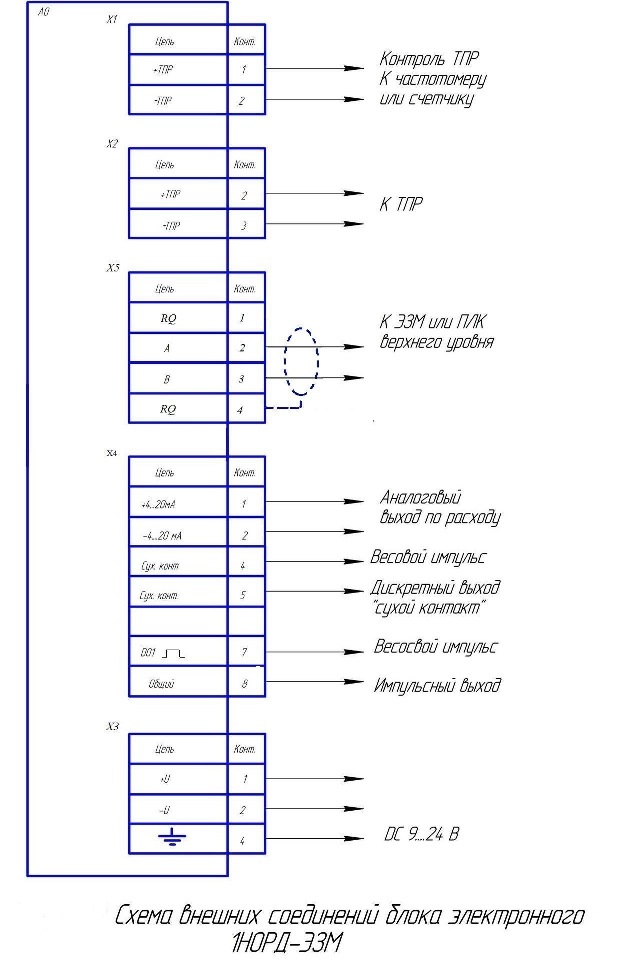

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ блока электронного НОРД-Э3М:

1. Для правильной работы блока вводятся следующие параметры ТПР:
- Кп – значение среднего коэффициента преобразования ТПР в диапазоне расхода (из протокола поверки ТПР);
- Qmax – значение номинального расхода ТПР или максимальный нормативный расход по технологии (выбирается меньшее значение).

2. Измерение частоты входных импульсов.
Длительность интервала измерения частоты импульсов ТПР может быть установлена от 0.1 до 5с.
Соответственно, измерение частоты выполняется с точностью от 10 Гц до 0.2 Гц.
Значение по умолчанию – 2с.

3. Параметры выходного импульса.
Устанавливается объёмный вес одного выходного импульса в диапазоне от 0.001 м3 до 10 м3.
Формирование выходного импульса соответствует прохождению соответствующего объёма жидкости (газа).
Значение по умолчанию – 1 м 3.
Устанавливается длительность выходного импульса. Для удобства согласования с внешними устройствами длительность выходного импульса может быть установлена в диапазоне от 0.1 до 999.9 мс.
Значение по умолчанию – 100,0 мс.

4. Параметры аналогового выхода 4..20 мА.
Задаётся линейное преобразование расхода в ток.
Для преобразования расхода задаётся Qmax – верхняя граница измеряемого расхода.
Для диапазона выходного тока 4…20 мА указывается соответствующий диапазон (min…max), выраженный в % от Qmax.
Значения по умолчанию – 20 % для 4 мА и 100% для 20 мА.
Для функционирования аналогового выхода необходим ввод параметра Qmax!

Любой параметр прибора может быть изменён в любой момент (“на ходу”) и становится актуальным сразу после ввода (не требует включения-выключения прибора). Все изменяемые параметры прибора являются энергонезависимыми (не теряются с выключением электропитания прибора).
