Наименование:
ТПР НОРД

Тип:
Турбинный преобразователь расхода

ТУ:
ТУ 4213-003-60231190-2011

Краткое тех. описание:
Предназначены для измерения объема нефти по ГОСТ Р 51858-2002

Цена ТПР НОРД:
Уточняйте по телефону или через обратную связь.

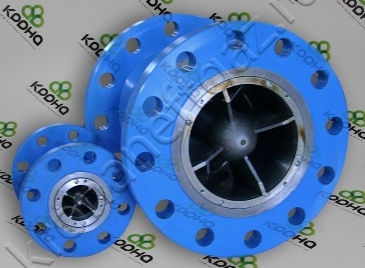

Турбинный преобразователь расхода ТПР НОРД

Назначение турбинного преобразователя расхода НОРД

ТПР НОРД предназначены для измерения объема нефти по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» и нефтепродуктов, и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.
Область применения

Турбинный преобразователь расхода НОРД (ТПР НОРД-1М) (в дальнейшем — счетчик) предназначены для измерения объема нефти по ГОСТ Р 51858-2002 «Нефть.
Общие технические условия» и нефтепродуктов, и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.

Предназначены для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей, транспортируемых по трубопроводам с условным диаметром (DN) 40, 65, 80, 100, 150, 200 мм. и давлением (PN) до 2,5; 4,0; 6,3; 16 МПа.

Измеряемая среда – жидкость со следующими параметрами:
- температура     от +5 до +50 о С;
- кинематическая вязкость  (1-20)*10 -6 м 2/с;
- размеры механических примесей, не более 4 мм.;
- содержание сернистых соединений по весу, не более  3%;
- содержание свободного газа не допускается
- механические примеси в виде
волокнистых материалов
не допускается
Окружающая среда:
а) температура окружающей среды:
- преобразователя расхода и датчика    от - 50 до +50 о С;
- блока НОРД-Э3М и блока ВЕГА-03    от +5 до +40 о С;
б) относительная влажность воздуха, не более:
- преобразователя расхода и датчика, при температуре +35о С     95±3 %;
- блока НОРД-Э3М и блока ВЕГА-03, при температуре + 30о С     95 ±3%.
внешние электрические и магнитные поля, кроме земного отсутствуют
Параметры электрического питания:
Потребляемая мощность 30 ВА
Параметры питающей сети:
- напряжение 220 +22 В;
- частота  (50±1) +33 Гц;
Основные параметры датчиков:
- частота выходного сигнала от 16 до 5000 Гц;
- амплитуда выходного сигнала  12± 2,4 В;
- род тока постоянный;
- потребляемая мощность  0,5 Вт
Предел относительной погрешности:
Предел относительной погрешности ТПР от 20 до 100% (от max расхода)
ТПР DN < 80мм ± 1,4%
ТПР DN > 100мм ± 0,9%
Допускаемый предел изменения вязкости измеряемой среды ± 2·10-6 м²/с. от 60 до 100% (от max расхода)
ТПР DN < 80мм ± 0,9%
ТПР DN > 100мм ± 0,4%
При выпуске из производства значение основной относительной погрешности определяется на воде от 40 до 60%; от 60 до 80%; от 80 до 100% (от max расхода)
ТПР DN = 200 мм ± 0,25%
Предел относительной погрешности счетчика, в комплекте поставки с НОРД-ЭЗМ
от 20 до 100% (от max расхода)
DN < 80мм ± 1,5%
DN > 100мм ± 1,0%
от 60 до 100% (от max расхода)
DN < 80мм ± 1,0%
DN > 100мм ± 0,5%
от 40 до 60%; от 60 до 80%; от 80 до 100% (от max расхода)
DN = 200 мм ± 0,35%
Предел относительной погрешности счетчика, в комплекте поставки с Вега-03 от 20 до 100% (от max расхода)
± ± 0,15%
Минимальный объем измеряемый счетчиком, не менее
1000·g *при комплектации с блоком НОРД-ЭЗМ
100000·g* при комплектации с блоком Вега-03



Длина линии связи между датчиком магнитоиндукционным
и блоком VEGA-03, не более 500 метров.
и блоком НОРД-Э3М, не более 500 метров.
Параметры ТПР НОРД-М:
Обозначение преобразователя Диаметр усл.прохода, DN,мм Условное давление, PN,МПа Наружный диаметр фланцев, D,мм Строительная длина, L, мм Масса ТПР, кг. Коэффициент преобразования, имп/м3, не менее Max расход, м³/ч
ТПР НОРД-40-25 40 2,5 145 180 10 28000 35
ТПР НОРД-40-40 40 4 145 180 10 28000 35
ТПР НОРД-40-63 40 6,3 165 180 13 28000 35
ТПР НОРД-40-160 40 16 165 180 15 28000 35
ТПР НОРД-65-25 65 2,5 180 220 11 11000 90
ТПР НОРД-65-40 65 4 180 220 11 11000 90
ТПР НОРД-65-63 65 6,3 200 220 15 11000 90
ТПР НОРД-65-160 65 16 220 220 21 11000 90
ТПР НОРД-80-25 80 2,5 195 250 18 5000 140
ТПР НОРД-80-40 80 4 195 250 19,5 5000 140
ТПР НОРД-80-63 80 6,3 210 250 21 5000 140
ТПР НОРД-80-160 80 16 230 250 29 5000 140
ТПР НОРД-100-25 100 2,5 230 280 26 4000 250
ТПР НОРД-100-40 100 4 230 280 31 4000 250
ТПР НОРД-100-63 100 6,3 250 280 40 4000 250
ТПР НОРД-100-160 100 16 265 280 42 4000 250
ТПР НОРД-150-25 150 2,5 300 360 48 1300 500
ТПР НОРД-150-40 150 4 300 360 56 1300 500
ТПР НОРД-150-63 150 6,3 340 360 80 1300 500
ТПР НОРД-150-160 150 16 350 360 91 1300 500
ТПР НОРД-200-25 200 2,5 360 400 63 800 900
ТПР НОРД-200-40 200 4 375 400 93 800 900
ТПР НОРД-200-63 200 6,3 405 400 115 800 900
ТПР НОРД-200-160 200 16 430 400 147 800 900
Турбинный преобразователь расхода НОРД (ТПР НОРД-1М) имеет следующее обозначение, например:

«Турбинный преобразователь расхода НОРД-1М-150-63, ТУ 4213-003-60231190-2011», где
- ТПР НОРД-1М – наименование турбинного преобразователя расхода;
150 — диаметр условного прохода, DN, мм.;
63 – условное давление, PN, кгс/с2 (6,3 МПа);
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Комплектация счетчика НОРД:

1. Турбинный преобразователь расхода (ТПР) НОРД;
2. Датчик магнитоиндукционный НОРД -И2У;
3. Блок электронный НОРД-Э3М или блок обработки данных ВЕГА-03;
4. Комплект монтажных частей (ответные фланцы, прокладки, крепеж).

Унифицированный ремонтный комплект (УРК) для счетчика НОРД:
п/п Запчасти на УРК НОРД-1М-150 Кол, шт
1. Подшипник 6023 8.061.004.03 для НОРД-1М-150 2
2. Обтекатель передний 6023 6.056.001.01 для НОРД-1М-150 1
3. Обтекатель задний 6023 6.056.002.01 для НОРД-1М-150 1
4. Ось 6023 7.083.002.01 для НОРД-1М-150 1
5. Турбинка 6023 8.072.001.04 для НОРД-1М-150 1
6. Втулка 6023 8.081.025.03 для НОРД-1М-150 2
7. Кольцо 6023 8.683.002.02 для НОРД-1М-150 2
Габаритные размеры и вес оборудования:
Оборудование Габаритные размеры, мм. Вес, кг.
Датчик 1НОРД-И2У, не более 70*102*96 1,9
Блок 1НОРД-Э3М, не более 202*114*78 0,8
Блок 1ВЕГА-03, не более 190*206*113 1,8

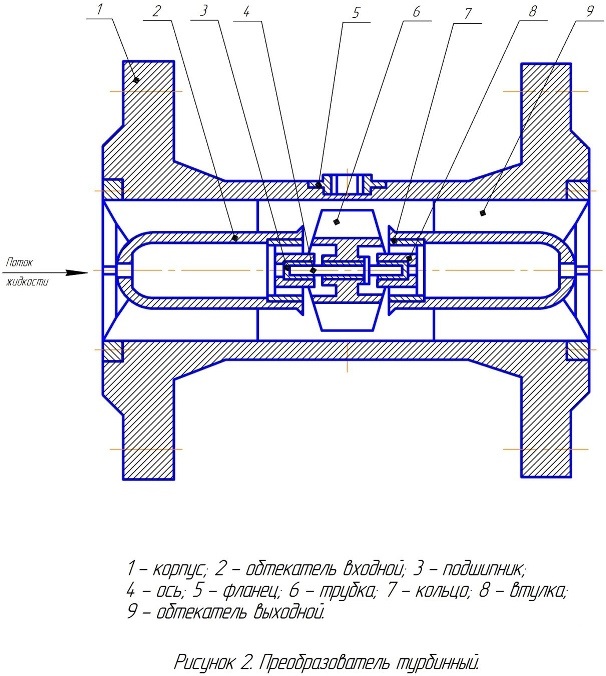

Принцип работы:

1. Турбинный преобразователь расхода (ТПР) НОРД преобразует объем, прошедший через него газа в пропорциональное число оборотов турбинки;

2. Датчик НОРД-И2У (или НОРД-И1У) преобразует частоту вращения турбинки преобразователя в последовательные электрические импульсы, частота которых пропорциональна частоте вращения турбинки. Электрические импульсы от датчика поступают на вход блока;

3. Блок НОРД-Э3М или блок ВЕГА-03 пересчитывает импульсы, поступающие от магнитоиндукционного датчика в единицы объема, накапливает их и преобразует в показания отсчетного устройства, импульсно-кодовый сигнал и с носителем в виде замыкающего контакта.

Длина линии связи, соединяющая датчик НОРД-И2У (или НОРД-И1У) с блоком НОРД-Э3М или ВЕГА-03 не более 500 метров.

Преобразователь расхода НОРД-1М совместно с датчиком НОРД-И2У (или НОРД-И1У) предназначен для установки во взрывоопасных зонах помещений и наружных установок.
Степень защиты счетчика газа турбинного НОРД-1М от внешних воздействий - IP65 по ГОСТ 14254-96( МЭК 529--89). Исполнение счетчика по взрывозащите согласно ГОСТ Р 51330.0-99 - взрывозащищенное, маркировка взрывозащиты 1ЕxdIIBT4, установлен во взрывоопасной зоне.
Датчик НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
Блок ВЕГА-03 и блок НОРД-Э3М - изделия общего назначения и предназначены для установки вне взрывоопасных зон.
