3ВВН1-6М


Сделать заказ >>>

 Поиск в каталоге:

3ВВН1-6М Насос вакуумный водокольцевой / Вакуумное оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
3ВВН1-6М

Тип:
Насос вакуумный водокольцевой

ТУ:
ТУ 3648-053-00218526-2013

Краткое тех. описание:


Цена 3ВВН1-6М:
Уточняйте по телефону или через обратную связь.

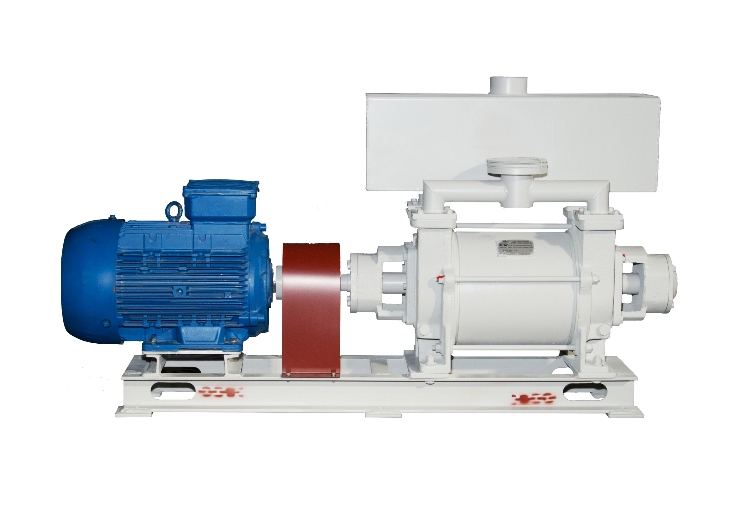

Насос вакуумный водокольцевой 3ВВН1-6М

Описание водокольцевого вакуумного насоса 3ВВН1-6М(Н)

Водокольцевой вакуумный насос 3ВВН1-6М(Н) производительностью 6 м3/мин при начальном давлении 0,04МПа, предназначен для общепромышленного использования, для создания и поддержания вакуума в диапазоне рабочих давлений от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Использование насоса 3ВВН1-6М(Н) для откачки водогазовых смесей допускается лишь при условии отделения и отвода основной массы воды у входа в насос. Невыполнение этого требования может привести к недопустимой перегрузке двигателя и разрушению рабочих органов насоса. Водокольцевой вакуумный насос 3ВВН1-6М(Н) не предназначен для использования на пожаровзрывоопасных производствах.

Насос вакуумный водокольцевой 3ВВН1-6М(Н) изготавливается в климатическом исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических условий ТУ 3648-053-00218526-2013, разработан и изготавливается с учётом требований ГОСТ Р 52615-2006.

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 11кВт/1500 об.мин или без электродвигателя.

Состав водокольцевого вакуумного насоса 3ВВН1-6М(Н)

Водокольцевой вакуумный насос 3ВВН1-6М(Н) состоит из насоса и двигателя, установленных на общей горизонтальной раме и соединенных упругой муфтой, закрытой кожухом. Вакуумный насос 3ВВН1-6М имеет двухстороннее газораспределение, уплотнение вала осуществляется сальниками, без фонарного кольца, в нагнетательные патрубки установлены водоотделители. Для работы во взрывоопасных зонах насос 3ВВН1-6М(Н) комплектуется электродвигателем соответствующего уровня по взрывозащите.

Область применения насоса вакуумного водокольцевого 3ВВН1-6М(Н)

- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов

Основные параметры водокольцевого вакуумного насоса
3ВВН1-6М(Н)

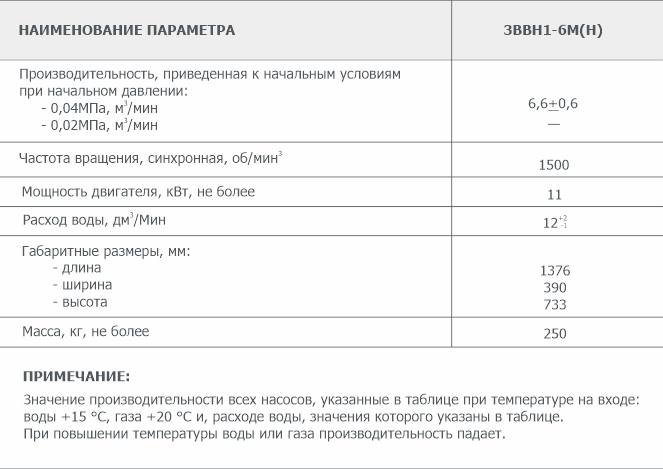

Основные параметры водокольцевого вакуумного насоса 3ВВН1-6М(Н)

Информация для заказа водокольцевого вакуумного насоса
3ВВН1-6М(Н)

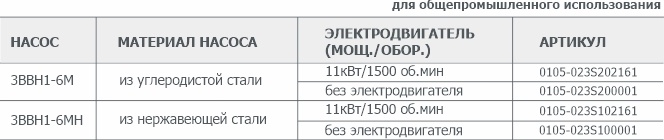

Информация для заказа водокольцевого вакуумного насоса 3ВВН1-6М(Н)

Технические характеристики водокольцевого вакуумного насоса 3ВВН1-6М(Н)

Наименование параметра



Значение для насоса
3ВВН1-6М(Н)


Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин 6,6±0,6
Частота вращения, синхронная, об/мин3 1500
Мощность двигателя, кВт, не более 11
Расход воды, дм3/Мин 12+2
      -1
Габаритные размеры, мм:
длина 1376
ширина 390
высота 733
Масса, кг, не более 250

ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице.
При повышении температуры воды или газа производительность падает.

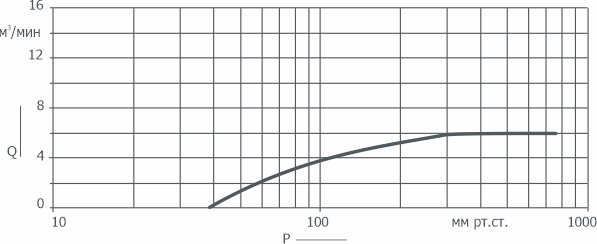

График зависимости быстроты действия от давления на входе в насос 3ВВН1-6М(Н)

График зависимости быстроты действия от давления на входе в насос2ВВН1-6М(Н)
