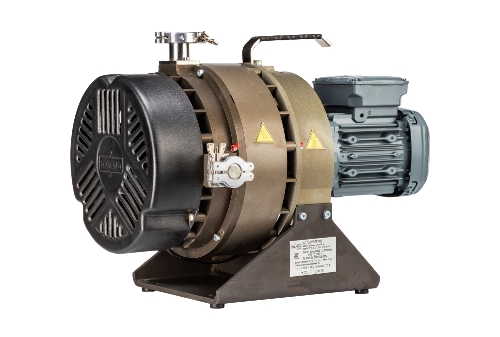

НВСп-12 Спиральный вакуумный насос
Описание
Спирального вакуумного насоса НВСп-12
Сухой вакуумный спиральный насос НВСп-12 может непрерывно работать при
давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один
или несколько герметичных сосудов общим объёмом не более 1,0 м3 от атмосферного
до остаточного давления. Допускается откачка сосудов указанного объёма с
натеканием, величина которого не должна вызывать повышения давления на входе в
насос более 10 кПа (75 мм рт.ст.).
Принцип работы
Спирального вакуумного насоса НВСп-12
Основными рабочими органами вакуумного спирального насоса НВСп-12 являются
две спирали. Одна спираль установлена неподвижно относительно другой, подвижной
спирали.

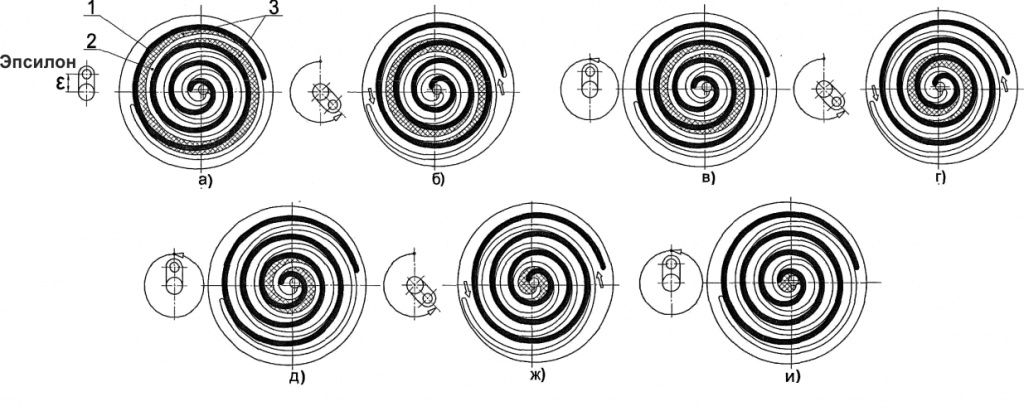

Последовательное положение спиралей насоса НВСп-12 в процессе откачки
1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
Положения спиралей при повороте привода насоса на:
а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) -
6п; и) -6пи +7/4пи.
Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение
вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для
предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса
НВСп-12 предусмотрено поводковое противоповоротное устройство «кулачок».
Неподвижная спираль жестко соединена с корпусом насоса.
При работе спирального насоса НВСп-12, спирали образуют серповидные полости,
которые при орбитальном движении подвижной спирали уменьшает свой объём от
периферии спиралей к их центру. Процесс всасывания газа начинается с образования
серповидных полостей на периферийной части спиралей. При дальнейшем повороте
подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»),
смещаются по орбитальной траектории к центру спиралей.
Процесс сжатия заканчивается объединением серповидных полостей в центральной
части спиралей в парную полость, откуда происходит нагнетание газа через
отверстие в центре торцевого диска неподвижной спирали.
- Сухой вакуумный спиральный нacoc НВСп-12 оснащен газобалластным
устройством.
Технические характеристики
Спирального вакуумного насоса НВСп-12
Наименование параметра и размера
|
Значение для насоса HBCп-12
|
| Быстрота действия на входе в насос, м3/ч (л/с) |
12,5±1,3 (3,5±0,4) |
| Предельное остаточное давление, Па (мм рт.ст.), не более. |
|
| полное без газобалласта |
1 (0,0075) |
| полное с газобалластом |
3 (0,0220) |
| Давление на входе при продолжительной работе, кПа (мм рт.ст.), не
более |
10 (75) |
| Допустимый объем откачиваемого сосуда, м3, не более |
1 |
| Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.) |
1,33 (10) |
| Производительность по водяному пару, г/ч, не более |
73 |
| Macca, кг, не более |
|
| в исполнении с однофазным электродвигателем |
31 |
| Габаритные размеры, мм, не более: |
|
| в исполнении с однофазным электродвигателем |
|
| длина |
537 |
| ширина |
318 |
| высота |
383 |
| Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не
более |
1х10-6 (8х10-3) |
| Потребляемая мощность, кВт, не более: |
|
| в исполнении с однофазным электродвигателем |
0,37 |
Частота вращения в диапазоне входных давлений
от атмосферного до предельного остаточного, об/мин, не более |
1500 |
| Диаметр условного прохода патрубка, мм |
|
| входного |
25 |
| выходного |
16 |
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечивается при
температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и
атмосферном
давлении от 80 до 105 кПа. |
|
