Описание
Технические данные

Наименование:
2НВБМ-160/1000

Тип:
Бустерный высоковакуумный насос

ТУ:
ТУ 19.20.29-061-00218526-2019

Краткое тех. описание:
–

Цена 2НВБМ-160/1000:
Уточняйте по телефону или через обратную связь.

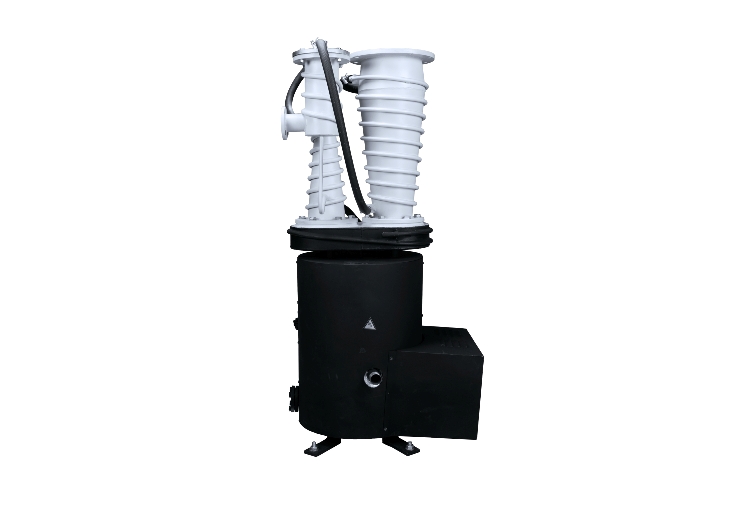

Бустерный высоковакуумный насос 2НВБМ-160/1000

Бустерный насос 2НВБМ-160(Р)/1000 представляет собой конструкцию, состоящую из корпусов, паропровода, ловушки и нагревателя. Центровка паропровода в корпусе насоса 2НВБМ-160(Р)/1000 осуществляется стержнем, вставленным в отверстие колпака (маслоотражателя) и ввернутым в верхнюю часть паропровода.

Требуемая эффективная быстрота действия форвакуумного насоса (насосов) при давлении 93 Па (0,7 мм рт.ст.) на выходе из бустерного насоса 2НВБМ-160(Р)/1000 не менее 15 л/с. Предельное остаточное давление насоса 2НВБМ-160(Р)/1000, замеряемое преобразователем манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более 1,3∙10^-3 Па (1∙10^-5 мм рт.ст.) Давление охлаждающей воды на входе в насос 2НВБМ-160 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см²). Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды 145 л/ч.

Общее количество рабочей жидкости для насоса 2НВБМ-160(Р)/1000 составляет 5л., уровень рабочей жидкости должен находиться между верхней и нижней рисками уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и т.п.) и состава откачиваемой среды, поэтому время через которое заменяется или доливается рабочая жидкость может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10^-2до 1·10^-1мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм рт.ст.) до предельного остаточного давления – циклически нерегулярный

Время останова бустерного насоса 2НВБМ-160(Р)/1000 без использования сжатого воздуха от 1 до 1,5 ч
Время останова бустерного насоса 2НВБМ-160(Р)/1000 с использованием сжатого воздуха от 1 до 1,5 ч

Технические характеристики
Бустерного вакуумного насоса 2НВБМ-160(Р)/1000

Наименование параметра и размера	Значение для насоса 2НВБМ-160(Р)/1000
Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10^-1 Па (от 1х10^-2 до 1х10^-3 мм рт.ст.), л/с ¹⁾	800⁺¹⁶⁰ ^-120
Наибольшее выпускное давление, при давлении на входе 1,33 Па (1х10^-2 мм рт.ст.), Па (мм рт.ст.), не менее¹⁾	93,3 (0,7)
Рекомендуемая быстрота действия форвакуумного насоса, л/с, не менее	54(15)
Потребляемая мощность при номинальном напряжении 380 В для сети трёхфазного тока, Вт ¹⁾	2000⁺¹⁰⁰ ^-200
Расход охлаждающей воды температурой от плюс 10 °С до плюс 20 °С, л/ч, не менее ²⁾	145
Объем заливаемой рабочей жидкости, л ³⁾	5
Масса, кг, не более ⁴⁾	60
Габаритные размеры, мм, не более⁵⁾
высота	1050
ширина	515
длина	595
ПРИМЕЧАНИЕ: 1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение значения параметров на 30%. 2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см²). Слив из насоса должен быть свободным с разрывом струи. 3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019. Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла. 4) Без заглушек, деталей их крепления и рабочей жидкости. 5) Без заглушек и деталей их крепления.
