НД-400 Диффузионный высоковакуумный насос / Вакуумное оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
НД-400

Тип:
Диффузионный высоковакуумный насос

ТУ:
ТУ 19.20.29-061-00218526-2019

Краткое тех. описание:


Цена НД-400:
Уточняйте по телефону или через обратную связь.

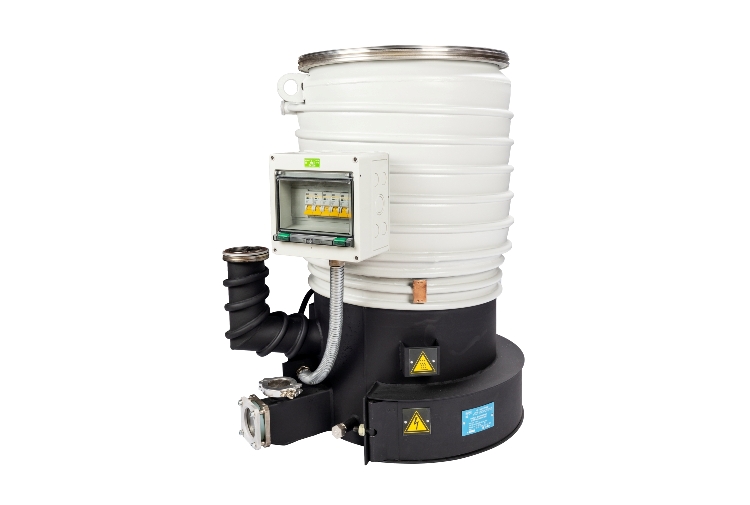

НД-400 Диффузионный высоковакуумный насос

Рабочее состояние диффузионного насоса НД-400(Р) зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-400(Р) максимум 5л, минимум 3,3л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С. Работу нагревателей в диффузионном насосе НД-400(Р) рекомендуется контролировать с помощью одного датчика температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 3200С для диффузионного насоса НД-400(Р) датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 250 л/ч, на маслоотражатель 40 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).

  • Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-400(Р)
  • должна быть не менее 28 л/с
  • Для снижения потерь рабочей жидкости диффузионного насоса НД-400 при давлениях (1·10-1- 1) Па [(7,5·10-4- 7,5·10-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-400

    Схема подключения нагревателей

    Диффузионный высоковакумный нacoc НД-400(Р) должен быть подключён к трёхфазной сети переменного тока 380B со средней точкой. В насосе установлены шесть нагревателей из расчёта два нагревателя на фазу.
    Первая фаза подаётся к нагревателям 1R1, 2R1.
    Вторая фаза подаётся к нагревателям 1R2, 2R2.
    Третья фаза подаётся к нагревателям 1R3, 2R3.

    Если на корпусе насоса установлен блок защиты. Hacoc должен быть подключён звездой к трехфазной сети переменного тока напряжением 380 В со средней точкой. В насосе установлены 6 нагревателей из расчёта 2 нагревателя на фазу:
    первая фаза подается к нагревателя м 1R1, 2R1.
    вторая сраза подается к нагревателя м 1R2, 2R2
    третья фаза подается к нагревателем 1R3, 2RU.
    Защита цепей электронагревателей обеспечивается выключателями автоматическими QF1+ QF6, установленными в блоке защиты.
Технические характеристики
Диффузионного вакуумного насоса НД-400(Р)

Наименование параметра и размера



Значение
насоса НД-400(Р)


Быстрота действия по воздуху при давлении:
1 Па (7,5х10-3 мм рт. ст.), л/с, не менее 600
1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее 4000
1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее 7200
Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч) (л/с), не менее
101(28)
Наибольшее выпускное давление, Па (мм рт. ст.), не менее 26,6 (0,2)
Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более
3х10-4 (2,25х10-6)
Обратный поток паров рабочей жидкости при давлении
1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более
8х10-4
Напряжение питания, В 220/380±10%
Потребляемая мощность, кВт 4,8
Количество рабочей жидкости, л:
max 5,6
min 4,5
Марка рабочей жидкости (масло) ВАКМА ОЙЛ 500
Расход охлаждающей воды, л/ч:
на корпус 250
на маслоотражатель 40
Macca, кг, не более * 58(80)
Габаритные размеры, мм, не более**
высота 785(800)
длина 677
ширина 530

ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления.
