NZEO Котлы жаротрубные / Энергетическое оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
NZEO

Тип:
Котлы жаротрубные

ТУ:


Краткое тех. описание:
Предназначены для получения горячей воды с максимальной температурой 115℃ при допустимом рабочем давлении 0,6 МПа (6 бар)

Цена NZEO:
Уточняйте по телефону или через обратную связь.

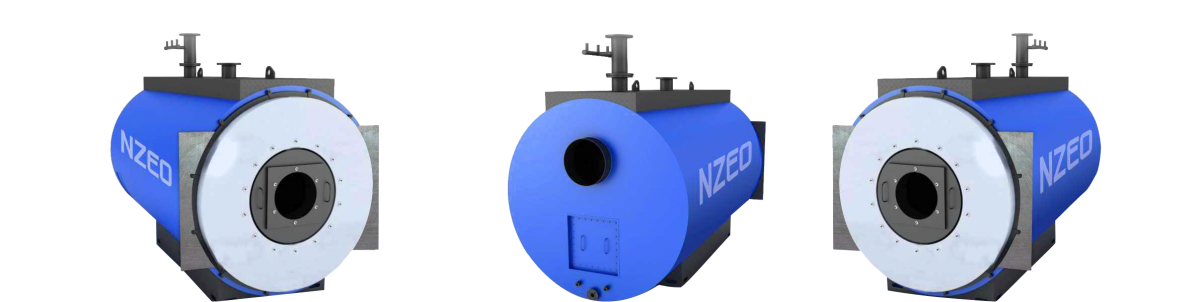

Котлы жаротрубные NZEO

Двухходовые водогрейные жаротрубные котлы «NZEO»

Модернизированные жаротрубные водогрейные котлы «NZEO»  являются двухходовыми водогрейными котлами, отличаются от водотрубных аналогов  усовершенствованной конструкцией, которая позволяет без изменения размеров агрегата увеличивать его производительность.  Жаротрубные котлы «NZEO» работают на природном газе или легком жидком топливе в зависимости от типа установленного горелочного устройства используются в системах отопления и горячего водоснабжения промышленных, бытовых и административных объектов, а также для выработки тепловой энергии.

Стальные двухходовые жаротрубные водогрейные котлы «NZEO»  производятся в 20 типоразмерах номинальной мощностью от 0,1 до 12 МВт. Котлы оснащены топкой, работающей под наддувом. Предназначены для получения горячей воды с максимальной температурой 115℃ при допустимом рабочем давлении 0,6 МПа (6 бар).

При существующей теплопроизводительности жаротрубного водогрейного котла уменьшены его габаритные размеры, повышена эффективность использования поверхностей котла для процесса теплообмена, снижена трудоемкость изготовления и сборки котла.

Жаротрубные водогрейные котлы данной серии имеют горизонтальную конструкцию и состоят из топочного конвективного блоков.

   Топочный блок котла «NZEO» выполнен в форме цилиндра. Обечайка блока служит одновременно жаровой трубой и внутренней стенкой конвективного блока. Задняя стенка топки имеет сферическую форму, для лучшего отражения газов, а фронтальная крышка блока, помимо крепления горелки, служит поворотной камерой. Конвективный блок имеет цилиндрическую форму, в котором равномерно, в определенном порядке, расположены дымогарные стальные трубы. Трубы закрепляются на трубные доски, которые играют роли задней и фронтальной стенок конвективного блока. Трубные решетки полностью развальцованы для компенсации любых расширений при изменениях рабочей температуры котла. В дымогарных трубах, для придания потоку дымовых газов турбулентности, устанавливаются турбулизаторы. Снаружи котел укрывается минераловатными теплоизоляционными плитами и обшивается декоративными панелями из окрашенной стали. Особая конструкция петель фронтальной крышки, позволяющая открывать её в любую сторону, что обеспечивает удобство монтажа и обслуживания котлоагрегата. Чистка котла легко осуществима благодаря полному доступу ко всем проходам дымовых газов.

Работа водогрейного жаротрубного котла осуществляется следующим образом:

Жаротрубный водогрейный котел заполняется циркулирующей водой после чего запускается горелочное устройство. Образующиеся продукты сгорания распространяются по всей длине жаровой трубы  и, достигнув заднего днища, разворачиваются в обратном направлении. Двигаясь вдоль внутренней поверхности жаровой трубы и охлаждаясь, продукты сгорания достигают переднего днища  и распределяются по дымогарным трубам, пройдя по которым и охлаждаясь до расчетной температуры попадают в газовый короб, из которого удаляются через дымовую трубу. Все поверхности котла по ходу дымовых газов задействованы в процессе отбора тепла от продуктов сгорания.

 В процессе работы жаротрубного котла, в результате сгорания топлива образуются раскаленные дымовые газы, которые отражаются от задней стенки и меняют направление своего движения на противоположное. Дойдя до передней стенки, газы взаимодействуя с поворотной камерой снова меняют свое направление и уходят в конвективную часть. В конвективной части газы распределяются по дымогарным трубам, где посредством турбулизаторов их поток становится турбулентным, снижается скорость,  что в свою очередь ведет к более эффективной передаче тепла от газов теплоносителю. Выйдя из дымогарных труб, дымовые газы собираются вместе и выводятся в газоход дымовой трубы.

Особенности и преимущества жаротрубных водогрейных котлов NZEO:
  • - экономичная работа жаротрубного котла.

Топливо в конструкциях трубчатого типа сгорает практически полностью, благодаря чему КПД аппарата достигает 91,5%; Жаротрубные двухходовые водогрейные котлы выгодно использовать в регионах с неблагоприятными климатическими условиями: тепловая мощность достаточно велика, а теплопотери при этом минимальны.

  • Наличие простой и удобной конструкции;
  • Возможность установки в реконструируемых котельных вместо котла меньшей мощности;
  • Использование в блочно-модульных котельных с размерами модулей, ограниченных транспортными габаритами;
  • Оптимальный уровень безопасности
  • Высокие показатели мощности при компактных габаритах.
  • Котлы имеют симметричную конструкцию для оптимального распределения тепловых напряжений
  • Большой объем используемой воды в котлах жаротрубных позволяет поддерживать стабильный показатель температуры на выходе.
  • Хорошая теплоизоляция котла для снижения теплопотерь от излучения при наличии неблагоприятных климатических условий.
  • Поверхность нагрева выполнена из гладкостенных труб для снижения возможности их загрязнений
  • Низкий показатель гидравлического сопротивления в водогрейных жаротрубных агрегатов непосредственно влияет на снижение издержек эксплуатации.
  • Использование стали для теплообменника позволяет водогрейным жаротрубным котлам быть защищенными от коррозии и температурных перепадов.
  • Жаровая труба котла обеспечивает практически стопроцентное сгорание топлива, что обеспечивает высокий показатель КПД, достигающий выше 90%.
  • Стабильная работа горелки на жаровых трубах котла без проблемы пульсации пламени.

По желанию заказчика водогрейные жаротрубные котлы «NZEO» комплектуются газовыми, жидкотопливными или комбинированными горелками, как отечественного, так и импортного производства.

Кроме того, функционирование водогрейного жаротрубного котла можно автоматизировать, если подключить соответствующие приборы:

  • отводы воздуха;
  • датчики давления воды;
  • манометр;
  • термометр;
  • блок управления.

Жаротрубные водогрейные котлы компании «NZEO» отличаются своей надежностью и долгими сроками эксплуатации. Гарантийный срок при соблюдении условий транспортировки, хранения, монтажа и эксплуатации составляет 2 года со дня ввода в эксплуатацию.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЖАРОТРУБНЫХ  ВОДОГРЕЙНЫХ КОТЛОВ ОТ 0,1 ДО 1,0 МВт

Наименование показателя Ед. изм КсВа-0,1 КсВа-0,2 КсВа-0,3 КсВа-0,4 КсВа-0,5 КсВа-0,6 КсВа-0,85 КсВа-1,0
1 Вид топлива природный газ, дизельное топливо, мазут
2 Номинальная мощность МВт 0,1 0,2 0,3 0,4 0,5 0,6 0,85 1
Мкал/ч 86,2 172,4 258,6 344,8 431 517,2 732,8 862,1
3 КПД при 100% нагрузке % 91,74 91,74 92,31 92,38 92,25 92,26 92,29 92,22
4 Расчетная отапливаемая площадь (при высоте потолков 3м) м2 1000 2000 3000 4000 5000 6000 8500 10000
5 Расход газа м3/ч 11,53 23,07 34,39 45,82 57,35 71,11 97,46 117,04
6 Расход дизельногот топлива кг/ч 8,56 17,12 25,53 34,01 42,57 52,78 72,33 86,86
7 Расход мазута кг/ч 8,47 16,94 25,25 33,64 42,11 52,21 71,55 85,92
8 Аэродинамическое сопротивление котла Па 100 190 200 410 420 640 720 400
9 Рабочее давление 0,6 (6,0) МПа (кгс/см2)
10 Температурный график котла  55-110оС
11 Расход воды через котел м3/ч 1,91 3,81 5,72 7,63 9,54 11,44 16,21 19,07
12 Водяной объем котла м3 0,123 0,172 0,3 0,36 0,6 0,645 0,855 1,2
13 Масса блока котла кг 258 346 475 584 55-110 963 1205 1843
14 Габаритные размеры
15 Высота мм 910 960 1100 1100 1280 1280 1417 1570
16 Ширина мм 700 750 850 900 1110 1110 1240 1390
17 Длина мм 1125 1370 1620 1880 1950 2240 2260 2517
18 Диам. присоединения горелки мм 130 160 180 225 225 225 280 280
19 Диам.  выходного газохода мм 200 250 250 250 300 300 350 400

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ЖАРОТРУБНЫХ  ВОДОГРЕЙНЫХ КОТЛОВ  ОТ 1,3 ДО 6,0 МВт

Наименование показателя Ед. изм КсВа-1,3 КсВа-1,6 КсВа-2,0 КсВа-2,5 КсВа-3,0 КсВа-3,5 КсВа-4,0 КсВа-4,5 КсВа-5,0 КсВа-6,0
1 Вид топлива
2 Номинальная мощность МВт 1,3 1,6 2 2,5 3 3,5 4 4,5 5 6
Мкал/ч 1120,7 1379,3 1724,1 2155,2 2586,2 3017,2 3448,3 3879,3 4310,3 5172,4
3 КПД при 100% нагрузке % 92,26 92,33 92,29 92,31 92,31 92,3 92,31 92,5 92,56 92,59
4 Расчетная отапливаемая площадь (при высоте потолков 3м) м2 13000 16000 20000 25000 30000 35000 40000 45000 50000 60000
5 Расход газа м3/ч 149,1 183,39 229,31 275,13 343,92 401,27 458,52 514,81 571,64 685,71
6 Расход дизельногот топлива кг/ч 110,66 136,11 170,19 204,2 255,25 297,82 340,31 382,09 424,27 508,93
7 Расход мазута кг/ч 109,46 134,63 168,35 201,99 252,48 294,59 336,62 377,95 419,67 503,41
8 Аэродинамическое сопротивление котла Па 650 650 600 750 800 900 900 1000 1000 1200
9 Рабочее давление   0,6 (6,0) МПа (кгс/см2)
10 Температурный график котла    55-110оС
11 Расход воды через котел м3/ч 24,8 30,52 38,15 47,68 57,22 66,76 76,29 85,83 95,37 114,44
12 Водяной объем котла м3 1,2 1,5 2 2,3 3,15 3,65 4,45 4,9 6,2 6,98
13 Масса блока котла кг 1843 2600 3650 3900 5200 5700 7500 8000 9050 10200
14 Габаритные размеры
15 Высота мм 1570 1750 1880 1880 2150 2150 2330 2330 2530 2530
16 Ширина мм 1390 1470 1600 1600 1870 1870 2000 2000 2200 2200
17 Длина мм 2517 2900 3250 3500 3500 3950 4350 4660 4750 5260
18 Диам. присоединения горелки мм 280 320 360 360 400 400 400 400 450 450
19 Диам.  выходного газохода мм 400 400 500 500 550 550 600 600 650 650
