Наименование: ГБЖ-0,2; ГБЖ-0,34; ГБЖ-0,45; ГБЖ-0,6; ГБЖ-0,8; ГБЖ-1,0
Тип: Горелки блочные
ТУ: ТУ 38.10.1656-99
Краткое тех. описание: Предназначены для сжигания, при соблюдении экологических требований, жидкого топлива с кинематической вязкостью 3
Цена ГБЖ-0,2; ГБЖ-0,34; ГБЖ-0,45; ГБЖ-0,6; ГБЖ-0,8; ГБЖ-1,0: Уточняйте по телефону или через обратную связь.

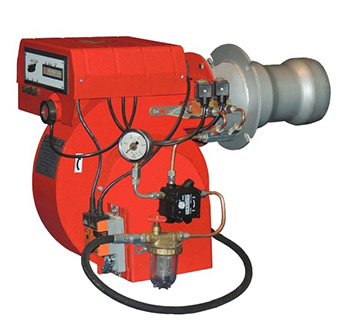

Горелки блочные ГБЖ-0,2; ГБЖ-0,34; ГБЖ-0,45;
ГБЖ-0,6; ГБЖ-0,8; ГБЖ-1,0
Горелки блочные жидкотопливные предназначены для сжигания, при соблюдении
экологических требований, жидкого топлива с кинематической вязкостью 3...12 сСт
(мм2/с) в топках котлов и тепловых агрегатов соответствующей
мощности.
Устройство и работа горелки
Вентилятор подает воздух в головку с необходимым давлением и расходом. Жидкое
топливо всасывается насосом через (подогреватель - при наличии) фильтр и
подается с давлением через клапана в блок распыления и стабилизации, где
распыляется при помощи РТ в расширяющийся под углом 60...800 конус
мелкодисперсных капель. Образующаяся в головке аэрозольная смесь зажигается
искрой от TV1 через FV1. Технологический процесс сжигания топлива осуществляется
светящимся факелом в топке агрегата.
При пуске горелки включается вентилятор, А1 открывает воздушный шибер,
производится вентиляция топки и газоходов агрегата, А1 прикрывает воздушный
шибер до положения МО, TV1 подает напряжение на FV1, открывается YA1 происходит
розжиг и горелка функционирует в режиме МО.
Переключение в режим БО производится от внешнего релейного сигнала или
посредством SA1 блока автоматики, при этом А1 открывает воздушный шибер в
положение БО и блок А2 подает релейный сигнал на открытие YA2. При снятии
напряжения с контакта 3 А2 внешним прибором или SA1 блока автоматики, YA1 и YA2
закрываются, A1 закрывает воздушный шибер и горелка переходит в состояние
«ожидание».
Подогреватель топлива включается одновременно с вентилятором. RK1 отключает
ТЭН при достижении температуры насоса 55°С.

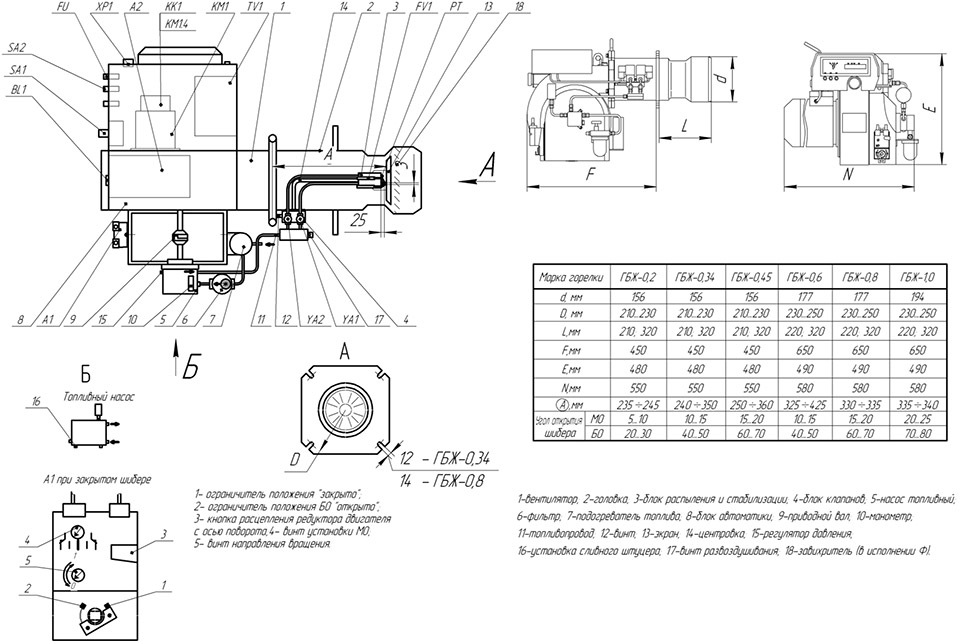

Горелка состоит из следующих основных сборочных единиц:
- вентилятора 1;
- головки 2;
- блока распыления и стабилизации 3;
- блока клапанов 4;
- насоса топливного 5;
- фильтра 6;
- подогревателя топлива 7 (наличие оговаривается при заказе);
- блока автоматики 8;
- кабелей и жгутов коммутации.
Обозначение составных элементов горелки:
- А1 - сервомотор;
- А2 - блок управления;
- А5 - измеритель-регулятор температуры;
- YA1, YA2 - электромагнитные клапана жидкого топлива;
- M1 - электродвигатель вентилятора;
- FV1 - электрод зажигания;
- TV1 - трансформатор зажигания;
- BL1 - фоторезистор (контроль пламени);
- SA1 - переключатель режимов;
- KM1 - пускатель электродвигателя М1;
- KK1 - реле электротепловое токовое;
- KM1.4 - приставка контактная;
- FU1, FU2, FU3, FU4 - вставки плавкие;
- XP1 - вилка разъема ШР12;
- PT - распылитель топлива;
- MO - режим «Малый огонь»;
- БО - режим «Большой огонь»;
- ПТ - подогреватель топлива;
- RK1 - реле электротепловое 55°С;
- R1, R2, R3 - нагреватели ТЭН
Основные технические характеристики горелок
Наименование параметра |
Значение для исполнений |
ГБЖ-0,2 |
ГБЖ-0,34 |
ГБЖ-0,45 |
ГБЖ-0,6 |
ГБЖ-0,8 |
ГБЖ-1,0 |
Номинальная тепловая мощность, МВт (Гкал/час) |
0,2
(0,17) |
0,34
(0,29) |
0,45
(0,39) |
0,6
(0,52) |
0,8
(0,69) |
1,0
(0,86) |
Допустимые отклонения, процент |
-5...+10 |
Регулирование тепловой мощности по отношению к номинальной, % |
Двухступенчатое
50/100 |
Вид топлива* |
Дизельное топливо по ГОСТ 305-82 Печное топливо по ТУ
38.10.1656-99 |
Минимальный коэффициент избытка воздуха при номинальной тепловой
мощности, не более |
1,15 |
Увеличение коэффициента избытка воздуха в диапазоне регулирования
тепловой мощности, не более |
0,2 |
Давление топлива в подводящем топливопроводе, кПа, не более |
200 |
Высота всасывания топлива, м, не более |
3 |
Давление топлива после насоса, МПа**
на малом огне на большом огне |
1,0+0,1
1,0+0,1 |
1,3+0,1
1,3+0,1 |
1,3+0,1
1,3+0,1 |
1,3+0,15
1,3+0,1 |
1,5+°,05 1,45+0,1 |
1,15+0,05 1,1+0,05 |
Давление воздуха перед головкой, кПа**
на малом огне на большом огне |
0,15+0,1
1,0+0,2 |
0,2+0,15
0,8+0,2 |
0,25+0,15
0,7+0,2 |
0,2+0,15
1,1+0,2 |
0,3+0,15
1,0+0,2 |
0,2+0,15
0,8+0,2 |
Диапазон давлений в топке, Па |
-20...600 |
-20...500 |
-20...400 |
-20...700 |
-20...600 |
-20...400 |
Потери тепла от химической не плотности сгорания на выходе из топки
в диапазоне рабочего регулирования, процент, не более |
0,5 |
Длина факела при номинальной тепловой мощности, м, не более
(для исполнения Ф)* ** |
1,15
(0,9) |
1,13
(1,0) |
1,4
(1,1) |
1,5
(1,3) |
1,6
(1,35) |
1,8
(1,5) |
Время защитного отключения подачи топлива при розжиге, погасании
пламени, отклонениях контролируемых параметров, с, не более |
2 |
Потребляемая электрическая мощность, кВт, не более |
0,4 |
0,5 |
0,7 |
1,15 |
1,26 |
1,37 |
Напряжение электрической сети (фазное/линейное), В
допустимые отклонения, процент |
220/380
-15...+10 |
Установленный ресурс до капитального ремонта, ч, не менее |
18 000 |
Средний срок службы, лет, не менее |
6 |
Масса горелки, кг, не более |
54 |
54 |
54 |
60 |
60 |
62 |
Габаритные размеры, мм, не более длина
ширина
высота |
830
550
500 |
830
550
500 |
830
550
500 |
930
600
550 |
930
600
550 |
950
600
550 |
Расход жидкого топлива, кг/ч (л/ч) на малом огне
на большом огне
Danfoss 2,25 |
9 (10,6)
17,6 (21,2) |
|
|
|
|
|
РТ-Ф-13-60
РТ-Ф-17-60
РТ-Ф-24-60
РТ-Ф-28-60
РТ-Ф-41-60 |
|
15 (18)
30 (36) |
20 (24)
40 (48) |
26,5 (32)
53 (64) |
35,5 (43)
70 (85) |
44 (52)
86 (102) |
* Возможные варианты использования топлива:
добавка в дизельное топливо с температурой более 0°С и печное топливо с
температурой более 10°С до 15% рапсового масла;
смеси нефтяных топлив с вязкостью до 12 сСт (мм2/с), с температурой не
более 60°С.
** Корректируется при адаптации горелки к тепловому агрегату по тепловой
мощности и анализу продуктов сгорания.
*** Выбор горелки рекомендуем согласовать с изготовителем. |
|
