Извещатели «СЕЧЕНЬ-02»

Извещатель используется в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком) заграждения, выполненного из сварной металлической сетки типа ССЦП высотой до 6 метров, например – «Махаон-стандарт», оборудованного или не оборудованного козырьком.

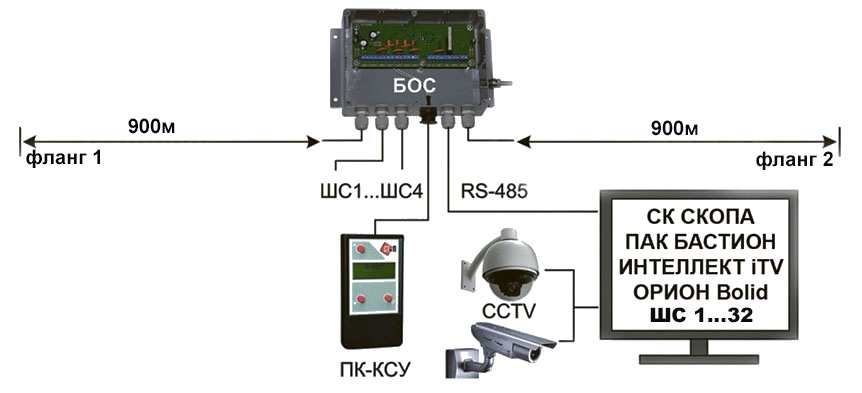

Извещатель состоит из блока обработки (БОС) формирующего два фланга по 900м.

В каждый фланг, посредством 4-х проводной линии типа «витая пара», могут подключаться различные виды чувствительных элементов или извещатели с «сухим» контактом реле.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485.

Основными преимуществами извещателя СЕЧЕНЬ является:

• гарантированное обнаружение разрушения и преодоления, как основного полотна ограждения, части полотна заглубленного в землю, так и козырькового заграждения из АКЛ;
• точность определения проникновения нарушителя до одного полотна ограждения(3м);
• в отличии от кабельных трибоэлектрических извещателей, извещатель СЕЧЕНЬ-02 не меняет чувствительность из-за изменения температуры окружающей среды.

Извещатель используется в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком) заграждения, выполненного из сварной металлической сетки типа ССЦП высотой до 6 метров, например – «Махаон-стандарт», оборудованного или не оборудованного козырьком.

Извещатель состоит из блока обработки (БОС) формирующего два фланга по 900м.

В каждый фланг, посредством 4-х проводной линии типа «витая пара», могут подключаться различные виды чувствительных элементов или извещатели с «сухим» контактом реле.

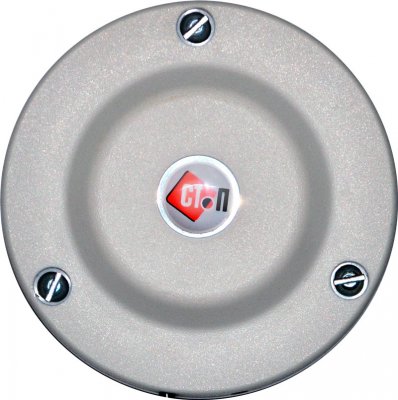

Основным чувствительным элементом являются адресные точечные виброчувствительные датчики с акселерометром.

Принцип их действия основан на регистрации вибрации сетки, возникающей при воздействиях нарушителя на элементы заграждения (основное и противоподкопное полотно, козырек, опоры).

Особенности акселерометрических датчиков вибрации:

Особенности акселерометрических датчиков вибрации:

• Контроль всего полотна заграждения - основной сетки, козырька из АКЛ, противоподкопного элемента.
• Одновременно высокая помехоустойчивость и обнаружительная способность - надежно  обнаруживает перелаз, разрушение заграждения путем перекуса, перепиливания и т.п.
• Точное обнаружение места вторжения - до 1 секции.
• Стабильность характеристик при изменении температуры и при выпадении большого количества снега - отсутствие чувствительных кабельных элементов, «дубеющих» на морозе и размягчающихся в жару исключает изменения чувствительности в зимних/летних условиях (в отличии от трибоэлектрических кабелей).
• Удобство настройки: регулировка чувствительности датчиков вибрации (порога) для каждого ДВ индивидуально или для всех ДВ одновременно; возможность задавать количество срабатываний ДВ до формирования сигнала тревога.
• Наличие «арктического» варианта исполнения с диапазоном рабочих температур от минус 60 до плюс 65°С.
• Возможность использования на разнородном заграждении в пределах одного участка - благодаря возможности регулировать чувствительность датчиков вибраций индивидуально, существенно повышается помехоустойчивость на неоднородных ограждениях, рядом с автомобильными КПП, воротами, калитками и т.п.
• Простой и удобный монтаж, без необходимости проведения работ на высоте более 1,5 м.
• Функция антисаботаж – при отклонении датчика ДВ более чем на 20 градусов извещатель формирует сигнал тревоги.

С целью снижения стоимости датчики вибрации могут выпускаться в неразборных корпусах в виде единой линии ЛВЧ (линия виброчувствительная).

Для установки одного датчика ДВ-ЛВЧ на три стандартные секции ограждения длина кабеля между датчиками составляет 10 м.

Количество датчиков в линии, длина линии и длина кабеля между датчиками оговариваются при заказе.

При выходе из строя датчика ДВ-ЛВЧ, он заменяется на датчик ДВ.

Для подключения извещателей с «сухим» контактом реле (магнитоконтактных или радиоволновых) в 4-х проводную линию фланга извещателя служит блок контроля шлейфа сигнализации (БК-ШС), устанавливаемый вместо ДВ.

БК-ШС оборудован датчиком вскрытия и имеет свой адрес указываемый при настройке.

В случаях, когда в нормативной документации есть требование к выделению дополнительного козырькового заграждения в отдельный участок, применяется блок контроля трибокабеля (БК-ТК), устанавливаемый вместо ДВ.

БК-ТК – обеспечивает формирование извещения о тревоге при воздействии на трибоэлектрический кабель длинной от 3 до 250м.

БК-ТК оборудован датчиком вскрытия и имеет свой адрес указываемый при настройке.

Извещатель легко интегрируется в системы ОПС и видеонаблюдения, при помощи:

• Интерфейсного выхода RS-485 (СКОПА, Bastion 2.0, ИНТЕЛЛЕКТ iTV, ОРИОН Bolid).
• 4-х встроенных "сухих" релейных выходов.
• 32-х внешних "сухих" релейных выходов.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485 осуществляется при помощи блока сопряжения БС1 (БС1-Б), КР-БСБ (КР-БСБ-ск).
