Наименование:
АКБ, АКМ, АВ, АВК, АШ
Тип:
Антенны
ТУ:
–
Краткое тех. описание:
В состав комплекта входят монтажные части для крепления на круглой мачте (50+-5)мм и антенна
Цена АКБ, АКМ, АВ, АВК...:
Уточняйте по телефону или через обратную связь.
Антенны
В состав комплекта входят монтажные части для крепления на круглой мачте
(50+-5)мм и антенна:
- АКМ-868
(АКМ-433) - антенна коллинеарная малая;
- АКБ-868
(АКБ-433) - антенна коллинеарная большая;

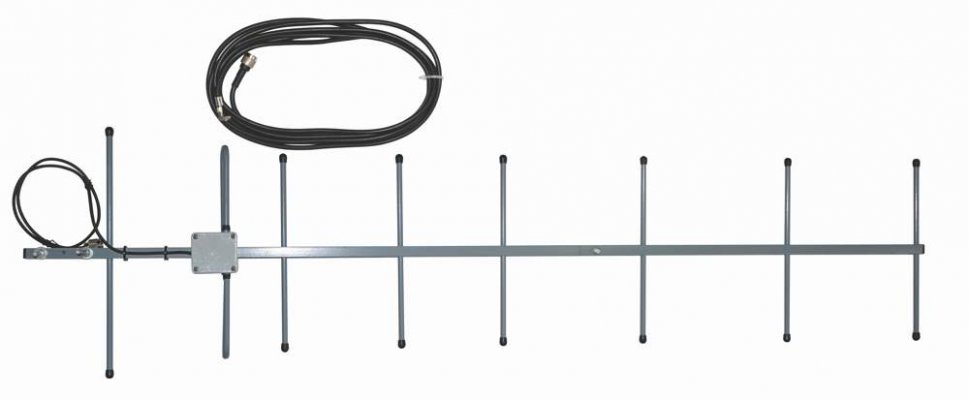

- АВ-868
(АВ-433) - антенна волновой канал;
-
АВК-2-868 - комплект решетки антенной из двух АВ-868;
-
АВК-3-868 - комплект решетки антенной из трёх АВ-868.
Тип комплекта выбирается исходя из требуемых диаграммы направленности и
дальности связи.
Описание
|
Характеристики / Тип комплекта |
АКБ-868 |
АКБ-433 |
АКМ-868 |
АКМ-433 |
АВ-868 |
АВ-433 |
АВК-2-868 |
АВК-3-868 |
|
Ориентировочная дальность связи между устройствами комплекса |
См. таблицу 2 |
|
Диапазон рабочих частот, МГц |
864-876 |
430-446 |
860-960 |
430-440 |
864-876 |
430-446 |
864-876 |
864-876 |
|
Коэффициент усиления, дБ |
7 |
5,5 |
3,5 |
3,5 |
12 |
12,5 |
14 |
15 |
|
Входное сопротивление, Ом |
50 |
|
Поляризация |
Вертикальная |
|
Диаграмма направленности, град:
- в горизонтальной плоскости,
- в вертикальной плоскости |
360
15 |
360
29 |
360
60 |
360
90 |
50
45 |
45
40 |
50
35 |
50
28 |
|
Диапазон рабочих температур |
от минус 50°С до + 65°С |
|
Максимальная скорость ветра до, м/с |
40 |
|
Габаритные размеры в упаковке, мм |
1570х150х90 |
2000х150х120 |
660х150х120 |
1120х150х120 |
630х200х70 |
790х370х110 |
630х200х140 |
630х200х210 |
|
Масса комплекта, кг |
0,75 |
0,85 |
0,32 |
0,7 |
0,8 |
1,2 |
1,6 |
2,4 |
Рекомендуемая максимальная дальность связи в условиях прямой видимости между
устройствами комплекса СКОПА с использованием комплектов антенн, км.
|
Тип антенн |
АШ-868 (АШ-433) |
АКМ-868 (АКМ-433) |
АКБ-868 (АКБ-433) |
АВ-868 (АВ-433) |
АВК-2-868 |
АВК-3-868 |
|
АШ-868 (АШ-433) |
0,8 |
1,1 |
1,5 |
2,5 |
3 |
4 |
|
АКМ-868 (АКМ-433) |
1,1 |
2 |
3 |
5 |
6 |
7,5 |
|
АКБ-868 (АКБ-433) |
1,5 |
3 |
4 |
6 |
8,5 |
9,5 |
|
АВ-868 (АВ-433) |
2,5 |
5 |
6 |
12 |
15 |
17 |
|
АВК-2-868 |
3 |
6 |
8,5 |
15 |
19 |
21 |
|
АВК-3-868 |
4 |
7,5 |
9,5 |
17 |
21 |
24 |
Примечания:
1.
Для справки также приводится дальность для антенны АШ (штыревой),
используемой в извещателях ДПР-200.
2.
Данные в таблице получены расчетным путем и выборочно подтверждены
результатами испытаний. Значения, полученные экспериментальным путем,
практически всегда значительно превышали указанные в таблице. При
расстояниях более 3 км для получения максимальной дальности необходимо
использовать мачты, при выборе высоты размещения антенн необходимо учитывать
рельеф местности и кривизну поверхности Земли.
3.
Дальность, достигнутая в реальных условиях, может значительно
отличаться от приведенных значений из-за влияния на условия распространения
радиоволн подстилающей поверхности, рельефа местности, зданий и сооружений.
Поэтому для правильного выбора антенн при дальности связи более половины
указанных значений настоятельно рекомендуется проведение экспериментальной
проверки.
|
