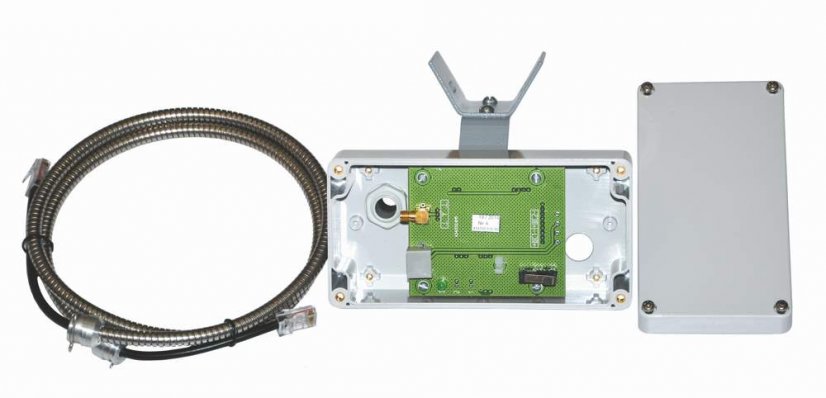

Ретранслятор предназначен для организации радиосети для обмена извещениями
радиомодема центрального верхнего уровня (РМЦ-ВУ) с удаленными извещателями
путем многоступенчатой ретрансляции.
РТС имеет четыре варианта исполнения.
-
РТС-ВУ-433 и РТС-ВУ-868 поддерживают топологию радиосети типа
«магистраль» (в одну линию) и обеспечивают обмен извещениями в режиме
«Малый пакет», включающий:
-
извещение о тревоге для извещателей, подключаемых к РТС посредством
проводного шлейфа сигнализации;
-
извещение о вскрытии РТС;
-
служебные извещения.
-
РТС-ВУ/1-433 и РТС-ВУ/1-868 поддерживают топологию радиосети типа
«дерево», которая позволяет произвольно разветвлять маршруты доставки
извещений, и обеспечивают обмен извещениями в режиме «Большой пакет»,
включающий:
-
извещение о тревоге для извещателей, подключаемых к РТС-ВУ
посредством проводного шлейфа сигнализации;
-
индивидуальные извещения о состоянии до 16 извещателей, подключаемых
посредством RS-485 и РМЦ-НУ;
-
извещения о вскрытии РТС-ВУ/1;
-
служебные извещения.
Частными случаями топологии типа «дерево», являются топологии
«магистраль» и «звезда».
Максимальное количество РТС в сети:
-
РТС-ВУ (малый пакет) - до 32,
-
РТС-ВУ/1 (большой пакет) - до 16.
Выпускается в двух модификациях, отличающихся частотой (433 и 868 МГц).
