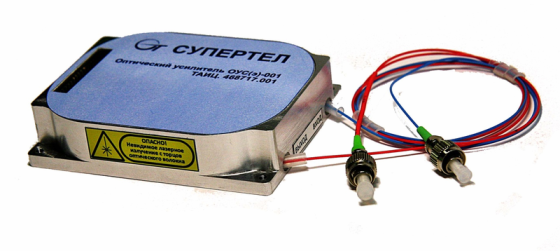

Эрбиевый оптический усилитель
ОУС-001
Усилитель EDFA отечественной разработки и производства предназначен для
усиления оптических сигналов различных форматов в аналоговых и цифровых системах
передачи. Предоставляет возможность гибкого проектирования оптических линий
связи благодаря разнообразию вариантов функционального исполнения.
Усилитель может быть использован в одноканальных и многоканальных системах
передачи. Обеспечивает усиление оптических сигналов в С-диапазоне одномодового
оптического волокна.
Оптический усилитель поддерживает режимы работы:- - автоматической
стабилизации тока накачки лазера;
- - автоматической стабилизации выходной мощности;
- - автоматической стабилизации коэффициента усиления.
В усилителе реализован встроенный контроллер с возможностью передачи
информации о состоянии активных элементов по системе телеконтроля на
автоматизированное рабочее место оператора.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
№
п\п |
Основные параметры |
Значения параметров |
| Мин. |
Тип. |
Макс. |
| 1 |
Рабочий диапазон, нм (ТГц) |
1527,99
(196,2) |
|
1563,86
(191,7) |
| 2 |
Уровень входного сигнала, дБм |
-30 |
|
-10 |
| 3 |
Уровень выходного сигнала, дБм |
-5 |
|
15 |
| 4 |
Максимальная выходная мощность, дБм |
15 |
|
|
| 5 |
Коэффициент усиления, дБ |
|
25 |
|
| 6 |
Коэффициент шума, дБ |
|
4 |
5,5 |
| 7 |
Неравномерность коэффициента усиления, дБ |
|
0,8 |
1,0 |
| 8 |
PDG (усиление, зависимое от поляризации), дБ |
|
|
0,3 |
| 9 |
PMD (поляризационная модовая дисперсия), пс |
|
|
0,2 |
| 10 |
Напряжение питания, В |
3,0 |
3,3 |
3,6 |
| 11 |
Потребляемая мощность, Вт |
|
3 |
7 |
| 12 |
Рабочая температура, °C |
0 |
|
50 |
| 13 |
Температура хранения, °C |
-40 |
|
70 |
ВАРИАНТЫ ИСПОЛНЕНИЯ:1. Усилитель мощности.
2. Предусилитель.
3. Линейный усилитель: одноканальный, многоканальный (DWDM).
|
