РЛНД-Х-10-400 УХЛ1


Сделать заказ >>>

 Поиск в каталоге:

РЛНД-Х-10-400 УХЛ1 Разъединитель / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
РЛНД-Х-10-400 УХЛ1

Тип:
Разъединитель

ТУ:


Краткое тех. описание:
Высоковольтные сети, открытые подстанции

Цена РЛНД-Х-10-400 УХЛ1:
Уточняйте по телефону или через обратную связь.

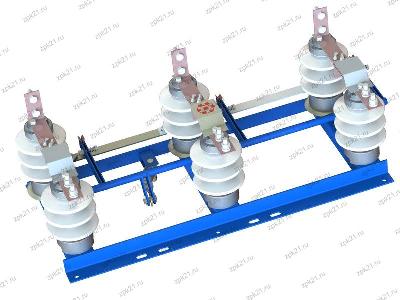

Разъединитель РЛНД-Х-10-400 УХЛ1

Наименование Разъединитель РЛНД-Х-10-400 УХЛ1
Варианты обозначения Разъединитель РЛНД-1-10-400 УХЛ1, РЛНД-2-10-400 УХЛ1, РЛНД-1-10/400 УХЛ1, РЛНД-2-10/400 УХЛ1, РЛНД-0-10-400 УХЛ1, РЛНД-0-10/400 УХЛ1, РЛНД-10-400 УХЛ1, РЛНД-10/400 УХЛ1
Назначение Разъединитель предназначен для секционирования/отсоединения от сети потребителя (при отсутствии тока нагрузки); создания видимого разрыва (промежутка) в линии, между токопроводящими частями и оборудованием; замыкания/включения участка цепи (при отсутствии тока нагрузки); заземления отключенных элементов цепи.
Область применения (установки) Высоковольтные сети, открытые подстанции



Структура условного обозначения
Пример РЛНД-2-10-400 У1
Позиция РЛНД 2 10 400 УХЛ4
Номер позиции 1 2 3 4 5
1- РЛНД - Разъединитель Линейный Наружной установки Двухколонковый
2- Количество заземляющих ножей
3- 10 - номинальное напряжение, кВ
4- 400 - номинальный ток
5- климатическое исполнение



Характеристики
Номинальное линейное напряжение, кВ 10
Наибольшее рабочее линейное напряжение, кВ 12
Номинальный ток, А 400
Номинальной ток электродинамической стойкости, А 25
Длина пути утечки внешней изоляции, не менее, см 30
Энергетическое сопротивление главного контура, Ом 127х10-6
Наибольшее усилие, прилагаемое к приводу, с удлинителем не более 1М, Н 245
Температура окружающей среды от -60°до +40°С
Высота объекта, до, м 1000
Масса, не более, кг 35
Заказать РЛНД-Х-10-400 УХЛ1 Разъединитель
