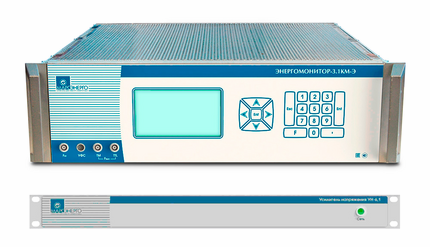

Эталонный счетчик Энергомонитор-3.1КМ-Э
Гос.реестр № 86936-22
Классы точности: 0.02, 0.05
Энергомонитор-3.1KМ-Э предназначен для поверки и калибровки:
| электронных счетчиков электроэнергии, выпускаемых по ГОСТ Р
56750-2015 (ЭлТА-счетчики), |
| традиционных счетчиков классов точности 0,2S и менее точных |
| традиционных измерительных трансформаторов тока и напряжения |
| средств измерений переменного тока и напряжения переменного тока,
электрической мощности, |
| анализаторов ПКЭ. |
Метрологические характеристики
|
Основные измеряемые величины |
Диапазон измерений |
Основная погрешность |
|
кл.т. 0.02 |
кл.т. 0.05 |
| Напряжение переменного тока |
от 0,001 до 960 В
(Uн = 10 мВ; 100 мВ; 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В) |
±0,01 % |
±0,02 % |
| Сила переменного тока |
от 1 мА до 120 А
(Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А) |
±0,01 % |
±0,02 % |
| Напряжение сигнала тока, мВ |
от 0,001 до 12 В
(Uн = 10 мВ; 100 мВ; 1 В, 10 В |
±0,01 % |
±0,02 % |
| Фазовый угол между фазными напряжениями первых гармоник
и между напряжением и током первой гармоники одной фазы |
от 0° до 360° |
Абсолютная: |
|
±0,01° |
±0,03° |
| Полная электрическая мощность ВА |
|
Относительная: |
|
0,02 % |
0,04 % |
| Активная электрическая мощность Вт |
от 0,1Uн до 1,2Uн
0,1Iн ≤ I < 1,2Iн |
Относительная: |
|
±0,01 % |
±0,05 % |
| Реактивная электрическая мощность вар |
от 0,01Qн до 1,44Qн |
Относительная: |
|
0,9 ≤ |sin φ| ≤ 1,0 |
±0,03 % |
±0,1 % |
|
0,2 ≤ |sin φ| ≤ 0,9 |
±0,05 % |
| Частота переменного тока Гц |
от 40 до 450 Гц |
Абсолютная: |
|
±0,0004(f/50) |
±0,001(f/50) |
Преимущества
В сравнении с Энергомонитор-3.1КМ
| Поверка и калибровка как традиционных, так и ЭлТА-счетчиков |
| Поверка и калибровка СИ с номинальной частотой тока 400 Гц |
| Расширенный диапазон измерений напряжения |
| Исполнение |
стационарное |
Габаритные размеры
(д × ш × в) |
485×470×140 мм |
| Масса |
8 кг |
| Исполнение |
переносное |
Габаритные размеры
(д × ш × в) |
480×390×194 мм |
| Масса |
10 кг |
|
