Калибраторы ПТНЧ-М

Классы точности: 0,01; 0,02 или 0,05

Номер гос.реестра: 69182-2017

Преобразователи измерительные – калибраторы ПТНЧ-М предназначены для:

• воспроизведения напряжения постоянного тока, силы постоянного тока, частоты импульсного сигнала напряжения;
• измерения силы постоянного тока и преобразования силы постоянного тока в частоту следования импульсов;
• измерения напряжения постоянного тока и преобразования напряжения постоянного тока в частоту следования импульсов;
• измерения частоты следования импульсов и преобразования частоты следования импульсов в сигнал напряжения постоянного тока;
• измерения частоты следования импульсов и преобразования частоты следования импульсов в сигнал постоянного тока;
• деления частоты входного импульсного сигнала;
• определения погрешности средств измерений (СИ) с импульсным выходом (счётчиков) путем сравнения частот следования импульсов на телеметрических выходах исследуемого (поверяемого, регулируемого) и эталонного СИ.

Интерфейсы Ethernet, USB или Bluetooth.

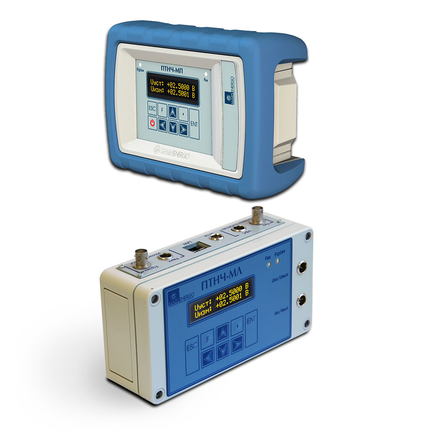

Модификации ПТНЧ-М по конструктивному исполнению:

"С" – стационарное (с питанием от сети переменного тока):

"П" – переносное исполнение (с питанием от встроенной аккумуляторной батареи, или от сети переменного тока через адаптер питания, или от блока питания USB);

"Л" – лабораторное исполнение (с питанием от сети переменного тока через адаптер питания).

Применяются ПТНЧ-М для:

• автоматического определения погрешности счётчиков электроэнергии (в составе УППУ-МЭ с ПО «Энергоформа УППУ»);
• тестирования и калибровки измерителей унифицированных сигналов тока и напряжения по ГОСТ 26.011, токовой петли, преобразователей выходных сигналов термопар;
• поверки СИ напряжения постоянного тока или частоты с диапазонами от 0 до 15 В ; СИ постоянного тока с диапазонами от 0 до 30 мА;
• поверки измерительных преобразователей электрической мощности с выходным сигналом по ГОСТ 26.011 с номиналами 0.2; 5; 10 В или 5; 20 мА.
