Токовая катушка КТ
Предназначены для умножения первичного тока, формируемого поверочной
установкой или калибратором, на коэффициент 10 20 100 200 300 в
зависимости от модификации.
Особенности:
- Позволяют формировать эквивалентный ток до 100, 200, 1000, 2000, 3000 А
для калибровки токовых клещей и катушек Роговского;
- Имеют пониженную индуктивность за счёт специальной конструкции;
- Позволяют формировать сигнал свыше 1000 А с заданным
содержанием гармоник тока. Это дает возможность тестировать и
калибровать измерительные приборы по таким параметрам как коэффицент
гармоник тока и THD сигнала тока;
- Для длительной работы на больших токах катушки 2000 и 3000 А снабжены
кулером;
- Могут применяться для калибровки как катушек Роговского, так
и токоизмерительных клещей с ферромагнитным сердечником благодаря встроенной
системе коррекции коэффициента мощности с двумя значениями емкости.

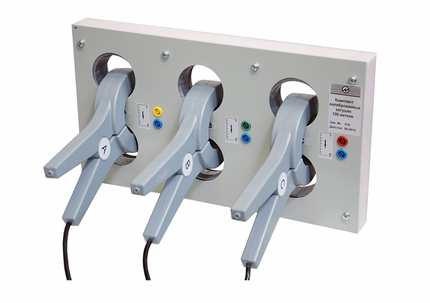

Для поверки на УППУ-МЭ 3.1КМ приборов с токоизмерительными клещами
предлагаются калиброванные катушки:
КТ-3-10(-20)
КТ-3-100
КТ-1-200(-300)
| модель |
КТ-3-10(-20) |
КТ-3-100 |
КТ-1-200(-300) |
| Тип клещей |
разъёмный ТТ с сердечником |
разъёмный ТТ с сердечником |
катушка Роговского или с сердечником |
| Номинальный ток клещей, А |
10-100 |
100-1000 |
1000-3000 |
| Вид калибро-ванных катушек |
Трехфазный комплект калиброванных катушек по 10; 20 витков |
Трехфазный комплект калиброванных катушек по 100 витков |
Калиброванная катушка 300 (200) витков |
| Входной ток катушек, не более, А |
8 |
10 |
11 |
| Выходной ток катушек, не более, А |
80; 160 |
1000 |
3300 |
|
