ЭДН-500 Электронный эталонный резистивный делитель напряжения / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЭДН-500

Тип:
Электронный эталонный резистивный делитель напряжения

ТУ:
ГОСТ Р МЭК 60044-7-2010

Краткое тех. описание:
Предназначен для поверки маломощных электронных трансформаторов напряжения, счетчиков электроэнергии преобразователей мощности и напряжения

Цена ЭДН-500:
Уточняйте по телефону или через обратную связь.

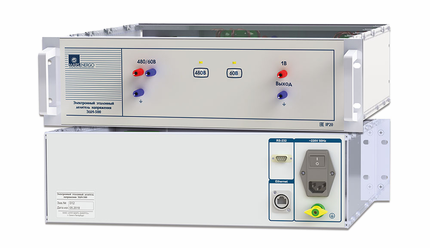

Электронный эталонный резистивный делитель напряжения ЭДН-500

Класс точности: 0.005

Эталонный делитель напряжения для преобразования переменного напряжения на входе в напряжение на выходе с заданным коэффициентом деления.

Назначение
ЭДН-500 предназначен для поверки:
маломощных электронных трансформаторов напряжения, выпускаемых по ГОСТ Р МЭК 60044-7-2010
счетчиков электроэнергии
преобразователей мощности и напряжения
Применение
Прибор применяется в составе поверочных установок для калибровки/поверки электроизмерительных приборов в Метрологических лабораториях Росстандарта, промышленности, электроэнергетики.

ЭДН-500 может входить в состав:

«ВЭТ-МЭ 1.0» (вторичный эталон электрической мощности)
«УПВК-МЭ 61850» (установка для поверки цифровых трансформаторов
установок для поверки маломощных электронных аналоговых ТН, выпускаемых по ГОСТ Р МЭК 60044-7-2010
Метрологические характеристики

Режим поверки счетчиков, преобразователей мощности и напряжения

Диапазон измерения
напряжения

Погрешность в частотном диапазоне
40 ... 70 Гц

Погрешность в частотном диапазоне
0 ... 1000 Гц

Модульная

Угловая

Модульная

Угловая

16 ... 480 В

0,005 %

0,2 минуты

0,02 %

0,2·(f/50) минут

Режим поверки маломощных электронных ТН

Входное номинальное
напряжение, В

Выходное номинальное напряжение
программируемого усилителя, мВ*

Погрешность

Модульная

Угловая

60

30 мВ ... 8 В

0,01 %

0,5 минут

*Ряд напряжений может выбираться заказчиком из диапазона 1,625 ... 6,5 В по ГОСТ Р МЭК 60044-7–2010 (1,625 – 2 – 3,25 – 4 – 6,5 В).

Заказать ЭДН-500 Электронный эталонный резистивный делитель напряжения
