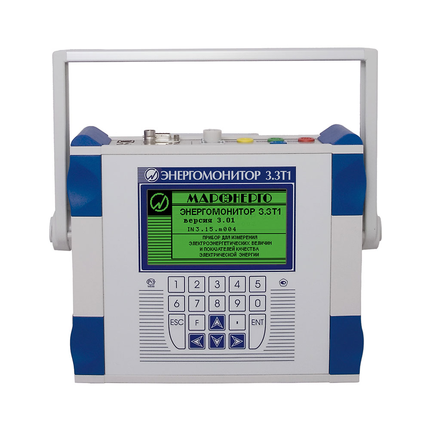

Энергомонитор-3.3Т1
Классы точности: от 0.1
Номер гос.реестра: 39952-08
Назначение:
- измерения и регистрации по ГОСТ 13109-97 основных показателей качества
электроэнергии (ПКЭ);
- измерения и регистрации основных параметров электрической энергии в
однофазных и трехфазных электрических сетях: действующих
значений напряжений и токов при синусоидальной и искаженной формах кривых;
активной, реактивной и полной электрической мощности;
- поверки однофазных и трехфазных счетчиков активной и реактивной
электрической энергии на месте эксплуатации, а также для контроля
метрологических характеристик счетчиков и правильности их подключения без
разрыва токовых цепей;
- поверки измерительных трансформаторов напряжения и тока на местах их
эксплуатации;
- измерения параметров вторичных цепей (мощности нагрузки) и выявления
хищений электроэнергии в системах учета электрической энергии;
- поверки электроизмерительных приборов, энергетических измерительных
преобразователей напряжения, тока, активной и реактивной мощности на месте
их эксплуатации;
- измерения амплитудных и пиковых значений переменного напряжения частотой
до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и
калибровки амплитудных и пиковых вольтметров.
Основные технические характеристики:
- диапазон измерения фазного напряжения: 0,6...360 В;
- номинальный ток Iн=0.1, 1, 0.5, 5, 10, 50, 100, 300, 500, 1000, 3000 А;
- диапазон рабочих температур: –20...50°C;
- масса прибора: 2 кг.
Дополнительные принадлежности:
- Аккумуляторная батарея+адаптер сетевой
- Блок коммутации клещей
- Фотосчитывающее устройство
- Пульт формирования импульсов (ПФИ)
- Устройство УПТТ
- Электронный учебник
- Устройство ПИНТ для измерения параметров нагрузки
- Блоки трансформаторов тока
- Клещи токоизмерительные
- Щупы напряжения
- Упаковка
Эксплуатационные характеристики Энергомонитора 3.ЗТ1
Прибор используют для проверки приборов учета электроэнергии в системах
снабжения энергоресурсами любого класса.
Основные функции прибора:
- Анализ ПКЭ;
- Мониторинг мощности нагрузки (регистрация показателей);
- Проверка приборов учета (трансформаторов, однофазных и трехфазных
счетчиков, вторичных цепей ТТ и ТН);
- Определение погрешностей приборов учета;
- Анализ работы различных преобразователей тока;
- Анализ пиковых и амплитудных показателей переменного тока.
Проверка правильности показаний приборов учета с помощью прибора «Энергомонитор
3.ЗТ1» позволяет своевременно выявить безучётное энергоснабжение.
|
